Когда строится машиностроительный завод
Машиностроительный завод возводится при организации выпуска металлорежущих станков, насосных установок, редукторов и гидравлики. Строительство машиностроительного завода включает корпуса механомеханообработки с фрезерными и токарными центрами, сборочный цех с испытательными стендами, склад заготовок и инструментальный участок. Цена на строительство машиностроительного завода зависит от станочного парка и грузоподъёмности кранов; итог фиксируется в договоре после утверждения технологического макета.

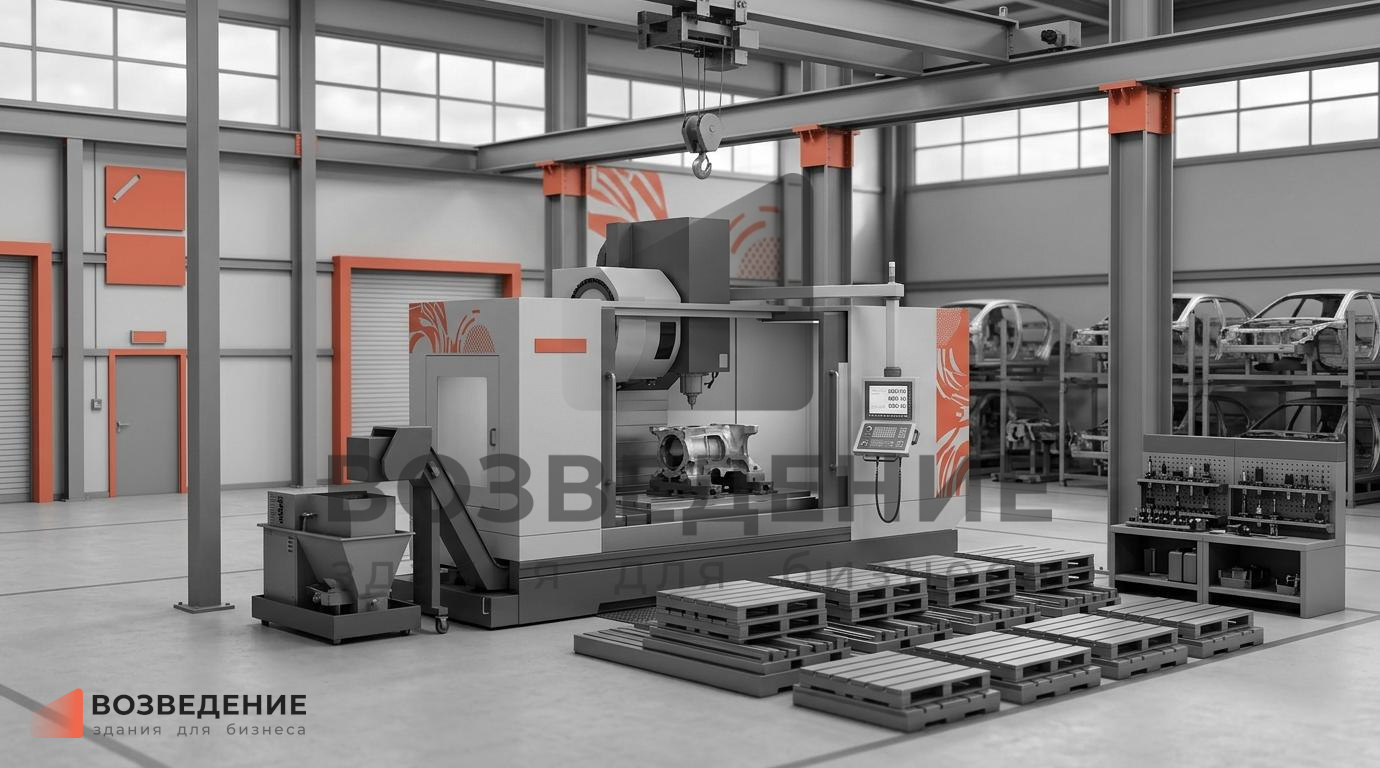

Машиностроительный цех компонуется в корпусах с секциями 24–42 м и кранами 30–100 т. Тяжёлые станки — продольно-фрезерные и расточные — устанавливаются на фундаментные плиты толщиной 800–1500 мм с виброшвом. Станкостроительный завод из ЛСТК и ЛМК монтируется в два раза быстрее железобетонного остова при условии, что фундаменты под оборудование возводятся одновременно с остовом. Машиностроительный цех из быстровозводимых конструкций позволяет сократить инвестиционный цикл на 4–6 месяцев по сравнению с традиционной технологией.
С какими сложностями сталкивается владелец при запуске машиностроительного производства
Первая трудность — передача вибрации от станков сквозь плиту пола, снижающая точность механообработки. Станок массой 40–80 т при резании генерирует колебания 8–25 Гц — сквозь жёсткую плиту они переходят на соседний координатно-расточной станок, точность снижается с ±3 до ±15 мкм. Станки класса точности В или А опираются на отдельные бетонные базы с резиновыми виброизоляторами, шов заполняется эластичным герметиком. Необходима картограмма расстановки с паспортными нагрузками.
Следующая трудность — тепловые деформации корпуса, влияющие на геометрию направляющих. Перепады температуры в течение смены до 8–10 °C вызывают изгиб станины длиной 8–12 м на 0,15–0,3 мм — брак по прямолинейности выявляется только на финишном контроле. Корпуса с термоконстантными участками требуют утеплённой кровли без тепловых мостов и вентиляции с рекуперацией, поддерживающей ±2 °C в зоне механообработки.
Какие неочевидные моменты заказчик упускает при планировке завода
Первая скрытая угроза — межоперационная логистика крупногабаритных деталей между секциями. Отливка корпуса редуктора массой 15–25 т проходит через склад, обработку, сборку и окраску — перемещение выполняется крановой передачей на тележку. Если ширина проёмов и грузоподъёмность тележек не согласованы с максимальной деталью, загрузка станков снижается с 85 до 55 %. Коридоры шириной 6–8 м, тележки 40–80 т и участки перехвата закладываются в генплане — достройка на действующем производстве останавливает цех на 2–4 недели.
Вторая скрытая угроза — отсутствие метрологической лаборатории с термоконстантным режимом. Для поверки калибров требуется 20±0,5 °C и влажность 45–55 % — в цехе колебания температуры 5–7 °C дают ошибку 3–5 мкм, 12–18 % оснастки бракуется ложно. Лаборатория проектируется как бокс с отдельным контуром кондиционирования, шлюзом и виброизолированным основанием.
Третья скрытая угроза — недостаточная высота секций для испытания изделий. Собранный пресс усилием 2500 т занимает по высоте 9–11 м — если сборочная секция запроектирован без запаса, испытания проводятся на улице, затягивая сдаточные циклы на 30–50 %. Высотная секция под сборку со стендами и приямком маслосистемы проектируется по максимальной детали с запасом 2–3 м.
Почему с ВОЗВЕДЕНИЕ машиностроительный завод строится без простоев
ООО «ВОЗВЕДЕНИЕ» проектирует и строит машиностроительные заводы под ключ из ЛСТК и ЛМК с учётом вибродинамики станочного парка, термостабильности корпусов и логистики. Фундамент под каждый тяжёлый станок — индивидуальная плита с резиновыми виброизоляторами и эластичным швом. Термоконстантные участки — с отдельным контуром прецизионного кондиционирования.
В состав работ входят: металлокаркас с подкрановыми балками 30–100 т, свайные опоры под станки с виброизоляцией, передаточные тележки и крановые участки перехвата, термоконстантный бокс метрологической лаборатории, испытательная секция повышенной высоты. Цена на строительство машиностроительного завода фиксируется в договоре с детализацией стоимости фундаментов, остова и инженерных сетей.
Лицензия МЧС, допуск СРО, резидент технопарка «Жигулёвская долина» (№ ЖД.0279.2018). Генподряд по полному циклу либо субподряд по фундаментам и монтажу остова. Принимаем площадки с дефектами плит цеха — усиливаем основания под станки, инъецируем трещины. Станкостроительный завод, построенный с ВОЗВЕДЕНИЕ, выходит на стабильную точность механообработки с первого месяца.
