В каких ситуациях назначают усиление и замену перекрытий
Усиление перекрытий назначают при смене функционального назначения этажа — склад переоборудуют в производственный цех с нагрузкой на плиту 1200–2000 кгс/м², на перекрытие монтируют вибропресс массой 30–60 тс, пролёт чердачного перекрытия увеличивают за счёт демонтажа промежуточных опор. Замена перекрытий промздания актуальна для построек XIX — середины XX века с деревянными балками сечением 200×250–250×300 мм с шагом 0,8–1,5 м: через 70–120 лет в зоне опирания на стены древесина поражается гнилью на глубину 30–80 мм, несущая способность балки по изгибу падает на 40–60 %, эксплуатация становится аварийной. Усиление перекрытий цена зависит от типа конструкции: деревянное перекрытие усиливают устройством разгружающих металлических балок вдоль существующих с опиранием на пилястры или консоли — 12000–25000 руб./м.п., монолитное наращивание сечения по железобетонной плите — 15000–30000 руб./м², замена деревянных балок на двутавр 20–35 с устройством монолитного участка по профлисту Н75 — 7000–15000 руб./м².
Усиление плит перекрытия многоэтажного промздания — пустотные плиты ПК серии 1.141-1 и 1.241-1 длиной 6–9 м — при выявлении коррозии арматуры в опорной зоне: защитный слой на опоре 10–15 мм разрушен, арматурные стержни AIII диаметром 10–14 мм имеют потерю сечения 20–40 %, плита работает по схеме свободного опирания с трещинами шириной 1–3 мм с шагом 1–2 м по длине пролёта. Ремонт перекрытий с локальным восстановлением — удаление разрушенного бетона отбойником на глубину 50–80 мм за линией корродированной арматуры, очистка стержней пескоструйным аппаратом до металлического блеска, восстановление сечения приваркой дополнительных стержней AIII диаметром 12–16 мм с шагом 100–200 мм вдоль оголённой зоны, нанесение торкрет-бетона B35 слоем 40–70 мм с защитным слоем 25 мм — возвращает опорной зоне 80–100 % проектной несущей способности. Усиление перекрытий с заменой пустотных плит на монолитный участок — демонтаж 2–4 плит в пролёте, устройство опалубки, армирование пространственным каркасом и бетонирование B25–B30 с виброуплотнением — применяется при разрушении более 30 % сечения опорной зоны, когда локальное восстановление экономически нецелесообразно.
ПРОБЛЕМА: Основные сложности при работах с перекрытиями
Основная проблема — несовместимость конструктивных схем старого и нового перекрытия. Замена перекрытий промздания с деревянных балок, работающих по разрезной схеме (каждая балка опирается на стены независимо), на монолитную плиту, работающую как неразрезная многопролётная система, принципиально меняет схему передачи нагрузки. Монолитная плита даёт на средние опоры (колонны, столбы) изгибающий момент на 30–50 % выше, чем набор разрезных балок — если колонна рассчитана на 40 тс от разрезных балок, после замены на неразрезную плиту на ту же колонну приходит 55–65 тс. Усиление перекрытий с сохранением разрезной схемы (металлические балки с шарнирным опиранием на стойки) исключает перегрузку опор, но ограничивает пролёт 6–9 м. Монолитная неразрезная схема даёт пролёт до 18 м, но требует проверки колонн и фундаментов на дополнительный момент — поверочный расчёт до начала работ обязателен.

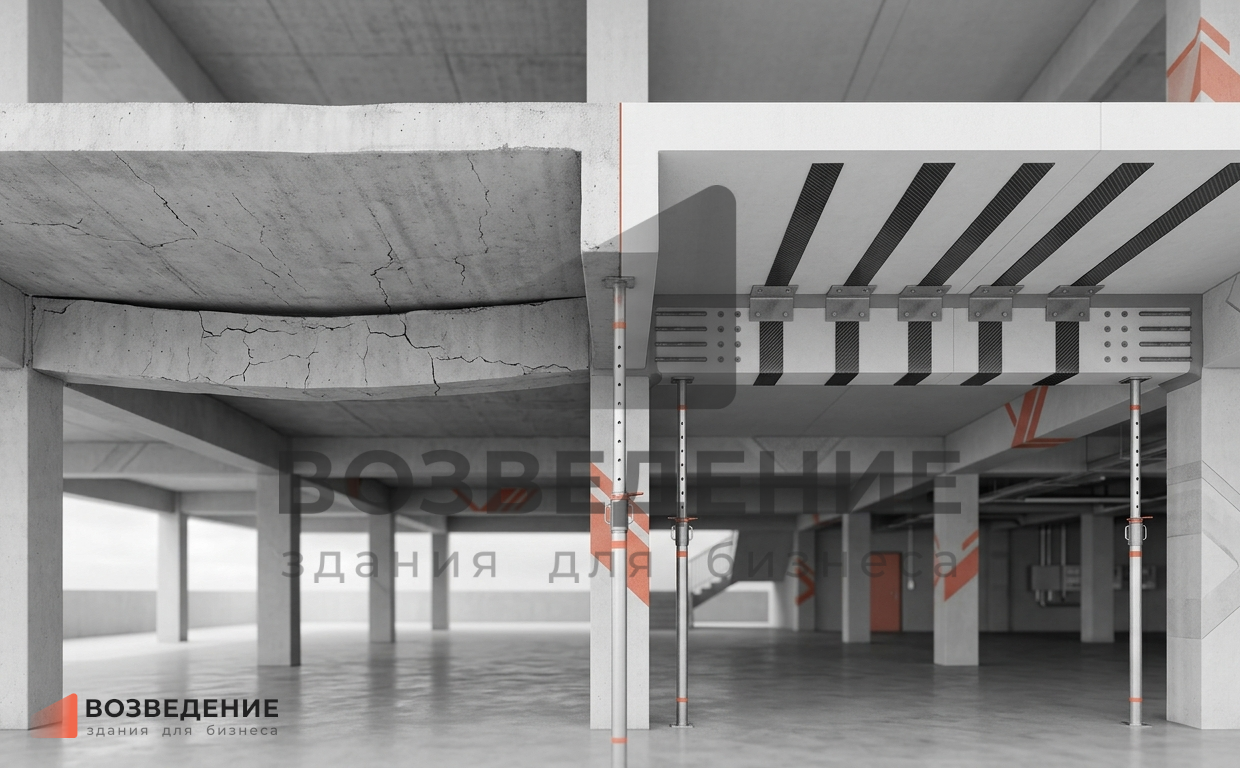

Вторая проблема — зыбкость и вибрация усиленных перекрытий. Усиление плит перекрытия CFRP-холстами или наращиванием сечения увеличивает жёсткость плиты на изгиб на 20–40 %, но частота собственных колебаний плиты для перекрытий пролётом 12–18 м может снизиться до 4–6 Гц (норма для производственных зданий — не менее 6–8 Гц). Если на перекрытии установлено оборудование с вынуждающей частотой 5–20 Гц (вентиляторы, насосы, конвейеры), возникает резонанс с амплитудой колебаний 2–6 мм — превышение нормативной амплитуды (0,5–1,0 мм) в 4–6 раз ускоряет усталостное разрушение анкеров CFRP и контакта наращивания в 3–5 раз против расчётного ресурса. Усиление перекрытий в зоне динамического оборудования дополняют виброизоляцией — установка оборудования на виброопоры типа ВСК с собственной частотой 3–8 Гц и демпфированием 15–20 % снижает амплитуду колебаний перекрытия до 0,2–0,5 мм.
НЕОЧЕВИДНЫЕ РИСКИ: Скрытые опасности при усилении и замене перекрытий
Первый скрытый риск — пожарная опасность CFRP-усиления в помещениях категорий А, Б. Усиление плит перекрытия углеволоконными холстами на эпоксидном связующем — предел огнестойкости CFRP-системы 15–30 минут при пожаре, после чего эпоксидная смола размягчается при 120–150 °C, холст отслаивается, и усиление выключается из работы. Для категории А (взрывопожароопасные производства — лакокрасочные цехи, склады растворителей) и В1–В4 (пожароопасные — деревообработка, текстиль, склады горючих материалов) использование CFRP без огнезащиты запрещено нормами. Огнезащита CFRP — окраска вспучивающимся составом ВПМ-2, краской «ОГРАКС-В» или оштукатуривание вермикулитом слоем 20–30 мм — предел огнестойкости EI 45–90. Стоимость огнезащиты — 800–2500 руб./м², дополнительно к цене усиления перекрытий CFRP. Вариант без огнезащитных расходов — замена метода на наращивание сечения бетоном — собственный вес перекрытия увеличивается на 150–250 кг/м², но предел огнестойкости — REI 120 без дополнительных покрытий.
Второй скрытый риск — усталостное разрушение анкеров при циклической нагрузке. Усиление плит перекрытия наращиванием сечения снизу — анкера в существующую плиту работают на вырыв под действием поперечной силы от сдвига нового слоя относительно старого. При циклической нагрузке (проезд электропогрузчиков, работа прессов с частотой 10–50 циклов/мин) анкера испытывают до 10⁶–10⁷ циклов за срок службы. Для анкеров из арматуры A400 диаметром 12 мм с эпоксидной фиксацией при количестве циклов 2×10⁶ усталостная прочность составляет 35–50 % от статической — если статическая несущая способность анкера на вырыв 30–40 кН, при 2×10⁶ циклах допустимая нагрузка — 10–15 кН. Поверочный расчёт анкеровки на усталость — запас по амплитуде напряжений не менее 2 к циклической нагрузке — обязателен для перекрытий с вибронагруженным оборудованием.
Третий неочевидный момент — усадка и ползучесть свежего бетона при наращивании на существующую плиту. Усиление плит перекрытия наращиванием — бетонирование нового слоя толщиной 60–150 мм снизу к существующей плите — старый бетон возрастом 30–60 лет не деформируется, а новый в течение 6–12 месяцев даёт усадку 0,3–0,6 мм/м и ползучесть под нагрузкой 0,5–1,2 мм/м. Разность деформаций порождает касательные напряжения в зоне контакта 2–4 МПа — при адгезии бетона по контакту 1,0–2,0 МПа через 6–12 месяцев появляются волосные трещины шириной 0,1–0,3 мм по всей площади стыка. Армирование контакта анкерами с шагом 150–200 мм и применение расширяющихся смесей (Emaco S88C, Litoplan) с компенсацией усадки 0,1–0,3 % — исключают отслоение нового слоя даже при ползучести 1,2 мм/м. Если расчёт усиления не учитывает ползучесть с коэффициентом 1,4–1,6 к анкеровке, через 1–2 года наращенный слой работает раздельно со старым — эффект усиления снижается на 30–50 %.
РЕШЕНИЕ: Компетенции ВОЗВЕДЕНИЕ в усилении и замене перекрытий
ООО «ВОЗВЕДЕНИЕ» (Тольятти) выполняет усиление и замену перекрытий с 2018 года — специализируемся на зданиях из ЛСТК и ЛМК, где перекрытия из металлических балок с профилированным листом и бетоном требуют расчёта на совместную работу с каркасом. Последовательность: геодезическая съёмка прогибов и отклонений, ультразвуковое сканирование плит на толщину и наличие пустот, ферросканирование положения арматуры, бурение кернов на сжатие, поверочный расчёт с подбором метода. Выполняем замену перекрытий промздания с деревянных балок на двутавровые с монолитным участком, усиление плит перекрытия, наращивание сечения с анкеровкой безусадочными смесями, ремонт перекрытий с восстановлением опорных зон торкретированием и приваркой дополнительных стержней. Цена усиления перекрытий фиксируется сметой — без скрытых наценок. Гарантии оформляются в договоре.
Имеем лицензию МЧС № 63-06-2021-026584 и допуск СРО рег. № СС-СЧ-6324093743-1585-18, резидент технопарка «Жигулёвская долина» (запись № ЖД.0279.2018). Работаем генподрядчиком — полный цикл от обследования до сдачи объекта, — или субподрядчиком по CFRP, наращиванию и замене плит. Исправляем ошибки сторонних организаций — анкеровка без учёта усталости, отслоение наращенного слоя, вибрация перекрытия из-за неучтённой резонансной частоты. Выполняем поверочный расчёт колонн и фундаментов на дополнительную нагрузку от замены перекрытий — бесплатно на этапе подготовки коммерческого предложения.
Примеры из практики: при реконструкции бывшего ткацкого цеха 1920-х годов в Самаре выполнили замену перекрытий с чугунных колонн и деревянных балок на стальные двутавры 25Б1 с шагом 3 м и монолитную плиту по профлисту Н114 — собственный вес перекрытия снизился с 550 до 320 кг/м², полезная нагрузка увеличилась с 200 до 1500 кгс/м², при этом поверочный расчёт колонн показал запас 20 % для нового веса. Для здания склада 1970-х годов в Тольятти с пустотными плитами ПК 6-12 — коррозия арматуры опор на 30–40 % — выполнили ремонт опорных зон торкретированием с приваркой стержней AIII 14 мм с шагом 150 мм, восстановив несущую способность плит до штатной без демонтажа и замены, сметная стоимость 1800 руб./м² против 8500 руб./м² при полной замене.
