Когда строят из чернового металлопроката — ситуация на объекте

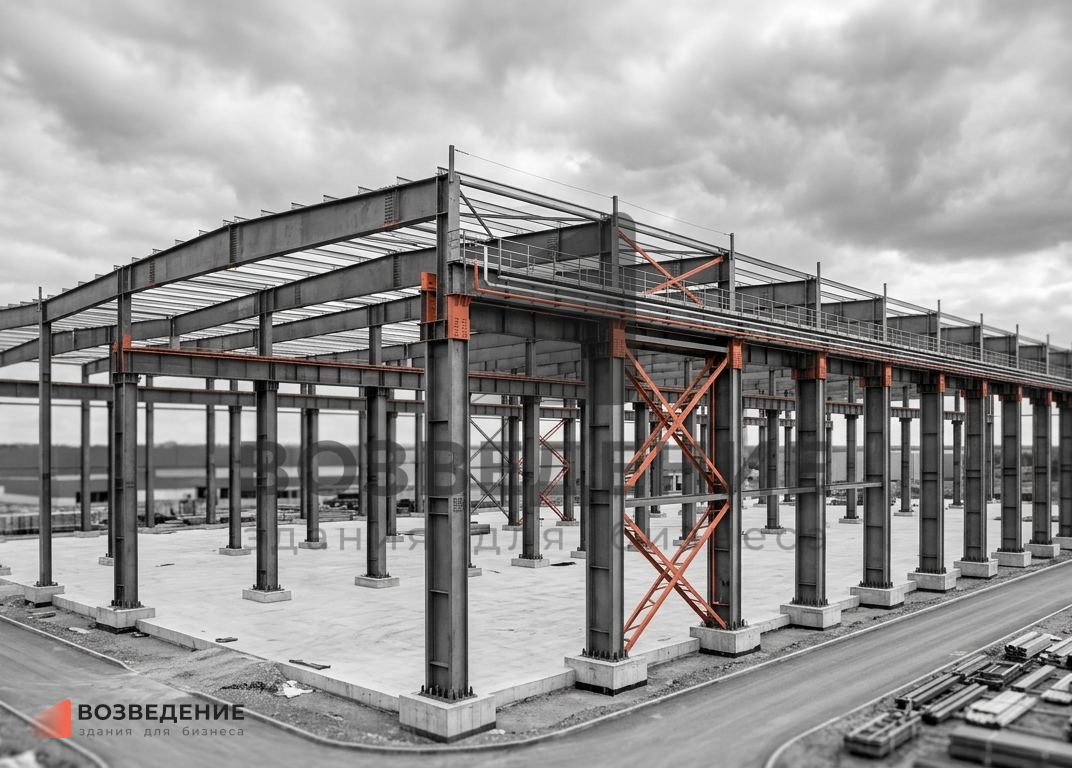

Металлокаркас здания из чернового металлопроката выбирают для объектов, где требуется перекрыть пролёты от 15 до 42 м при высоте до 20 м и организовать крановый режим 5–50 т — корпуса пищевых производств, распределительные терминалы оптовой логистики, ремонтные боксы, склады сырья, оснащённые мостовыми кранами, участки металлообработки, выставочные павильоны с открытой планировкой, укрытия для крупногабаритной спецтехники, низкотемпературные камеры формата 1000+ паллет. Чёрный горячекатаный прокат — колонные и балочные двутавры по сортаменту, швеллерные профили для связей и прогонов, уголки для решётки ферм, толстолистовая сталь на башмаки опор и диафрагмы — формирует рамно-связевую или рамную схему с шагом поперечных рам 6–12 м и шагом прогонов 1,5–3 м. Несущая способность горячекатаного двутавра при продольном изгибе выше, чем у холодногнутого профиля сопоставимой массы, поэтому изготовление металлокаркаса под крановые режимы и динамические нагрузки не имеет альтернативы в рамках бюджета промышленного объекта второй-третьей категории ответственности.
Обращение к каркасу из чёрного проката диктуется расчётными параметрами: постоянная нагрузка от кровли и стенового ограждения, снеговой район, ветровой напор в открытой местности, технологические нагрузки подвесного транспорта. Когда сочетание этих факторов даёт продольное усилие в колонне более 40–50 тс, гнутый профиль теряет устойчивость за пределами упругой работы — необходимы двутавры с высотой сечения 30Ш–50Ш или 35К–40К. Каркас промышленного здания разрабатывают по разделу КМ (стадия П) и доводят до КМД с присвоением каждой отправочной марке порядкового номера категории точности, группы стали и схемы раскладки. После выпуска КМД на каждый элемент формируется паспорт с указанием заводского номера плавки и сертификата соответствия проката ГОСТ 27772—2021.
Сложности при заказе металлокаркаса из чернового проката — что идёт не так
Главное расхождение — нестыковка проектных отметок опорных фланцев и фактической высоты колонн из-за суммарной погрешности реза и сборки. Черный металлопрокат для каркаса поступает в цех с допуском по длине проката ±2 мм на 12-метровый хлыст, но после разметки под рез и раскрой на ленточнопильном станке погрешность торацовой плоскости реза составляет ±0,5–1,5 мм на один рез. На типовую колонну из двутавра 35К1 длиной 9,6 м с приваркой опорного фланца, рёбер жёсткости и столика подкрановой балки — до восьми последовательных сварочных операций, каждая с локальным нагревом и усадкой 0,3–0,8 мм в зоне шва. Суммарное усадочное сокращение высоты колонны достигает 4–8 мм, и при монтаже равнение подошвы колонн по проектным отметкам требует подкладных пластин разной толщины — на партию из 20–30 колонн до +3 смен монтажа для нивелирования отметок. Чтобы металлокаркас здания стал на фундамент без клиновых накладок, в процессе изготовления вводят припуск по высоте колонны 2–4 мм с последующей чистовой торцовкой опорного среза после сварки всех прикреплений.

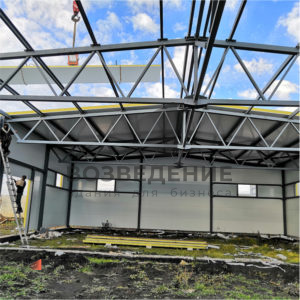

Следующий риск — смещение осей ферм при приварке раскосов и решётки в узлах, если сборка ведётся без кондуктора, фиксирующего проектные углы. Ферма пролётом 24 м из уголков 125×125×10 с раскосной решёткой треугольного рисунка: сварка двадцати двух узлов с суммарным укорочением закладных стержней от нагрева до 3–6 мм на сторону — стрела строительного подъёма изменяется на 10–25 мм относительно проектной. При установке фермы с изменённым подъёмом прогоны кровли ложатся на верхний пояс с зазором либо с натягом: приходится наращивать или обрезать прогоны стройплощадочной резкой, на кровлю 1200–1500 м² это 80–120 человеко-часов корректировки. Металлокаркас здания выходит на монтаж с контролем геометрии фермы на сборочном стапеле: замер диагоналей по всем четырём граням, проверка прямолинейности поясов лазерным нивелиром, фиксация стрелы подъёма до закрепления решётки окончательным швом.
О чём заказчик не догадывается на стадии КМ
Первый скрытый фактор — несоответствие категории стали свариваемости и условиям эксплуатации. Черный металлопрокат для каркаса поставляется марок С245, С255, С345, С355, С390 с разным содержанием углеродного эквивалента: для С255 Ceq ≤ 0,44 %, для С355 Ceq ≤ 0,48 %. Если проектировщик назначает С345 как самую доступную по цене, а в узлах концентрации напряжений (фасонки ферм, стыки колонн с ригелями) толщина проката превышает 25 мм, то сварка без подогрева 120–150 °C даёт трещины в зоне термического влияния шириной 0,5–2 мм — при контроле УЗК такой шов бракуется. Замена марки на С355 с более широкой сертифицированной областью применения при толщине 8–40 мм стоит на 8–12 % дороже за тонну, но исключает риск полной переварки 20–30 узлов. Заказчик, не отслеживающий назначение категории стали в составе сметы, получает металлокаркас здания либо с потенциальным дефектом в швах, либо с незапланированным удорожанием при замене материала уже в производстве.
Второй скрытый аспект — нагрузки от прогрессирующего обрушения и работа связей жёсткости как самостоятельной системы. СП 385.1325800.2018 требует для зданий с каркасом высотой более 9 м рассчитывать конструкцию на прогрессирующее обрушение при выходе из строя одного несущего элемента. Для рамно-связевой схемы это означает, что часть связей по колоннам и диски перекрытий должны сохранять несущую способность при удалении колонны крайнего ряда — дополнительное продольное усилие в соседних колоннах возрастает на 60–120 тс, и связи требуют сечения из двутавра не менее 25Б1 или швеллера 24П. Если в КМ связи запроектированы сечением 12П или 14П, каркас промышленного здания не проходит проверку на прогрессирующее обрушение — приходится добавлять распорные балки в уровне перекрытий, что меняет компоновку каркаса и добавляет 4–8 % к металлоёмкости. Проверка расчётной схемы на аварийное сочетание нагрузок — компетенция проектной организации, и заказчику стоит запросить такой расчёт до передачи комплекта КМ в производство.
Третий скрытый момент — различие в термическом расширении проката разной толщины в сварных соединениях «полоса—стенка двутавра» и «пояс—фасонка». Для фермы из уголков или тавров с элементами решётки толщиной 6–10 мм и поясами толщиной 14–20 мм разница в скорости нагрева при сварке составляет 25–35 °С/с: тонкий элемент прогревается быстрее, расширяется больше и после остывания усаживается с перекосом 0,2–0,4 мм на каждые 100 мм шва. На ферме с двадцатью четырьмя приварными раскосами перекосы решётки накапливаются до 3–8 мм — при монтаже смещённые раскосы упираются в фасонку смежного узла, и болтовые отверстия не совпадают на разницу до 5 мм. Сверловка дополнительных отверстий в фасонках на стройплощадке ослабляет сечение на 8–15 %, и если узел работает на сдвиг, фактический запас прочности снижается на 10–20 % против проектного. Решив вопрос теплового режима сварки регламентом предварительного подогрева тонких элементов до 80–100 °C, изготовление металлокаркаса здания ведётся с совпадением отверстий 100 % узлов без площадочной доработки.
Что даёт сотрудничество с ВОЗВЕДЕНИЕ
ООО «ВОЗВЕДЕНИЕ» (Тольятти) выпускает металлокаркасы зданий из чернового металлопроката для объектов Самарской области и ЦФО в составе генподрядных и субподрядных контрактов. Входной геометрический контроль проката с замером кривизны стрелой не более 0,1 % длины, раскрой по картам нормирования отходов, сборка в кондукторах с фиксацией проектных углов, сварка с регламентом подогрева по толщине стыкуемых элементов, пневматическая правка в стапеле при отклонениях более 2 мм/м, дробеструйная подготовка Sa 2,5 — окраска двухкомпонентным грунтом 80–100 мкм — маркировка каждой марки.
Разрабатываем КМД на основании утверждённого раздела КМ с присвоением категории точности каждому элементу. Ведомость отправочных марок включает: позицию сечения по сортаменту, марку стали с сертификатом плавки, тип сварных соединений и категорию шва по СП 16.13330, объём контроля неразрушающими методами, карту антикоррозионных слоёв раздельно на заводскую окраску и площадочную докраску. Предусматриваем для сметы раздел затрат на контрольную сборку сложных узлов — до восьми тонн отправочных марок укрупнительной сборкой на стенде. Лицензия МЧС № 63-06-2021-026584, допуск СРО рег. № СС-СЧ-6324093743-1585-18 — основания для допуска к объектам с требованием усиленного противопожарного нормирования.
В статусе резидента технопарка «Жигулёвская долина» (запись № ЖД.0279.2018) располагаем технологической базой для изготовления заказов до 200 т каркаса в месяц. Выступаем генеральным подрядчиком по поставке «под ключ» с замыканием цикла «КМ—КМД—изготовление—окраска—отгрузка—монтажный контроль», субподрядчиком — по выделенной номенклатуре отправочных марок. Принимаем объекты с браком предшествующих поставщиков: несовпадение баз отверстий фланцев, дефекты стыков по ультразвуковому контролю, несоответствие категории стали — организуем переизготовление с выездным замером на стройплощадке. По запросу подключаем корректировку раздела КМ и сопровождение экспертизы промышленной безопасности объекта.
Для транспортировки крупногабаритных отправочных марок — ферм пролётом 18–24 м, колонн длиной свыше 10 м — разрабатываем схему крепления на трале с разгрузочными петлями и ложементами, исключающую пластические деформации при перевозке по дорогам общего пользования. Погрузка сопровождается актом замеров габаритов каждой марки в трёх плоскостях и фотофиксацией состояния антикоррозионного покрытия в зонах такелажной обвязки — акт приёма-передачи подписывается представителем заказчика при подаче транспорта под выгрузку на объекте.
