Для каких объектов выбирают оцинкованный профиль

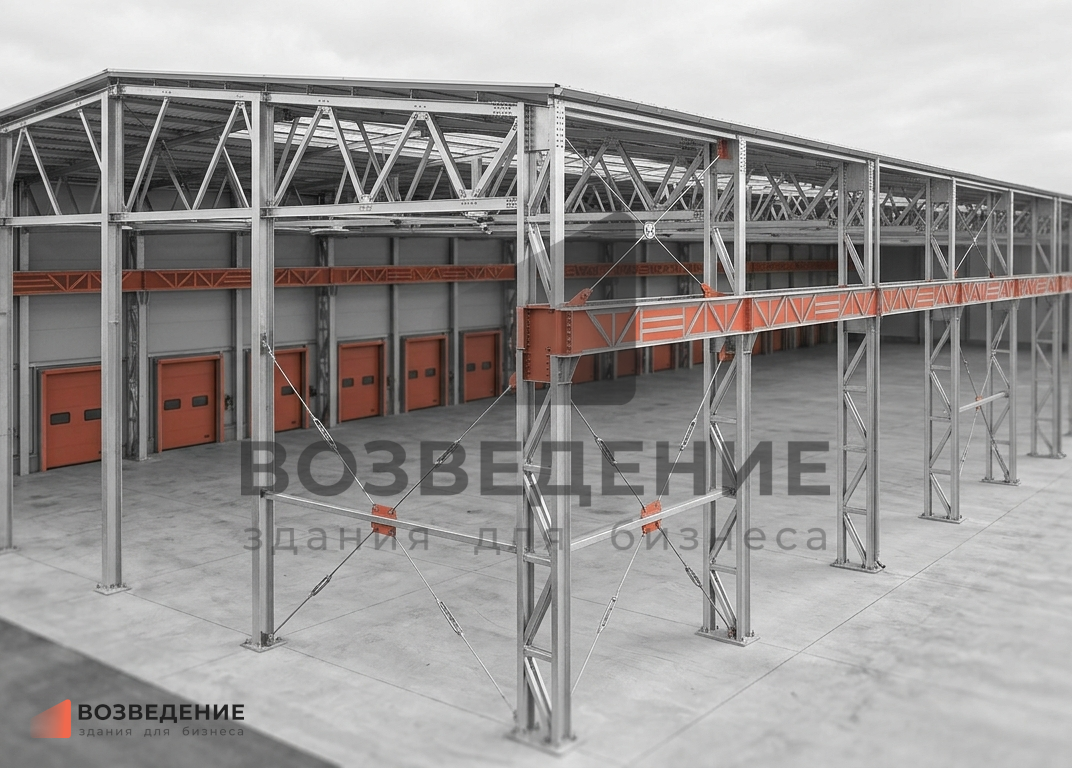

Металлокаркас здания из оцинкованного профиля востребован для объектов с пролётами 9–24 м и высотой стен до 10 м без мостового кранового оборудования — склады сухого и температурного хранения на 800–5000 паллетомест, производственные участки с лёгким конвейерным оснащением (нагрузка на перекрытие до 500 кг/м²), распределительные центры с кросс-докингом, сельскохозяйственные комплексы для содержания птицы и скота с регулируемым микроклиматом, спортивные залы с безопорным пространством 18×36 м, укрытия для крупной сельхозтехники и ремонтные ангары. Несущий каркас собирается из холодногнутых профилей сигма- и C-образного сечения высотой 150–400 мм с толщиной стенки 2,0–4,0 мм — для ригелей рам применяют сигма-профиль (повышенная жёсткость на кручение благодаря замкнутому контуру), для стоек и связей — C-образный профиль с отгибами полок, для стеновых и кровельных прогонов — Z- или C-профиль с шагом 1,0–2,5 м. Прогонная система кровли и стен — из холодногнутых Z-образных профилей с шагом, заданным по расчёту пролёта сэндвич-панели или профнастила.
Выбор оцинкованного профиля в качестве материала для металлокаркаса здания обоснован не только антикоррозионной стойкостью — цинковое покрытие 275 г/м² (класс 2), нанесённое горячим способом на сталь С-390 с пределом текучести 3900 кг/см², защищает профиль от сквозной коррозии 40–60 лет в атмосферных условиях умеренного климата, — но и массовыми показателями каркаса. Отношение несущей способности профиля к собственной массе для оцинкованных холодногнутых профилей в 2–3 раза превышает показатель горячекатаного сортамента: сечение швеллера 200×80×3 мм несёт продольную нагрузку 8–12 тс при погонной массе 5–7 кг/м против двутавра 20Б1 с нагрузкой 10–15 тс при массе 21,3 кг/м. Экономия по массе каркаса влечёт снижение стоимости фундаментов на 30–50 % относительно тяжёлых стальных каркасов — для здания площадью 1500 м² разница в стоимости фундаментной плиты или свайного поля равна 400–800 тыс. руб. в пользу оцинкованного каркаса за счёт меньших нагрузок на основание.
Проблемы, с которыми встречаются заказчики быстровозводимых зданий
Основная проблема — ошибочный выбор конфигурации рамы при заданном шаге колонн и пролёте. Оцинкованный каркас здания может выполняться по рамной схеме (ригель жёстко защемлён в колонне через фланцевый узел) или по ригельно-стоечной с шарнирным опиранием ферм. Для здания шириной 18 м с шагом колонн 6 м и снеговой нагрузкой 240 кг/м² рамная схема с ригелем из сигма-профиля 300×100×3 мм даёт расход стали 28–32 кг/м², а ригельно-стоечная с фермой из спаренных C-профилей — 24–28 кг/м², но в рамной схеме отсутствуют внутренние колонны, что критично для склада с широким шагом стеллажей. Если заказчик не уточняет планировку размещения стеллажей или технологического оборудования на стадии выбора конфигурации, металлокаркас здания может быть изготовлен с колоннами в пролёте — увеличение шага колонн до 9–12 м в рамной схеме потребует усиления ригеля до сигма-профиля 350×120×4 мм с удорожанием каркаса на 15–25 %. Привязка шага поперечных рам к фактической сетке колонн с учётом технологических разрывов и проездов погрузчиков — задача, которую необходимо решить до разработки КМД, чтобы не переделывать узлы сопряжения ригелей со стойками после начала производства.
Следующая проблема — необходимость скрытой прокладки инженерных сетей в плоскости каркаса. Быстровозводимые здания из оцинкованного профиля — каркас с шагом стоек 0,6–3,0 м, внутри которого проходят воздуховоды приточной вентиляции сечением 300×300–600×600 мм, электрические лотки 100×50–400×100 мм, трубопроводы отопления диаметром 80–200 мм. Если сечение стоек C-профиля 150×60–200×80 мм — в плоскости стены проём для прохода воздуховода 600×300 мм требует вырезки полки и стенки стойки на ширину до 250 мм с усилением проёма обрамлением из швеллера или уголка. На здании 1000 м² с пятнадцатью проходами воздуховодов через стойки стоимость усиления ослабленных стоек обрамлением — 30–50 тыс. руб. при условии, что места проходов согласованы до профилирования. Если же проёмы вырезают на стройплощадке без усиления, стойка с ослабленной стенкой теряет 30–60 % несущей способности в сечении проёма. Координация схемы расположения инженерных сетей с каркасом — по аналогии с тем, как проектируется разводка для быстровозводимых зданий из оцинкованного профиля с готовыми проёмами — устраняет необходимость ослабления стоек на стройплощадке и сохраняет проектную схему распределения нагрузок.
Неочевидные факторы при строительстве здания на оцинкованном каркасе
Первый скрытый аспект — совместимость профилей разных толщин в узлах соединения. Оцинкованный каркас здания часто собирается из элементов разной толщины: стойки — 2,5–4,0 мм, прогоны — 1,5–2,5 мм, связи — 2,0–3,0 мм. Сварка элементов разной толщины — 2 мм и 4 мм — в одном узле при толщине цинкового покрытия 20–40 мкм: выгорание цинка в зоне сварки на ширину 15–30 мм, образование пористости шва из-за испарения цинка — для толщины 2 мм при сварке без разделки кромок температура в сварочной ванне 1500–1800 °C, цинк испаряется при 907 °C, и в шов попадают газовые пузыри диаметром 0,1–0,5 мм. Поры снижают прочность шва на 15–25 %, в порах накапливается конденсат — через 3–5 лет в зоне сварки появляется ржавчина. Сварка оцинкованных профилей с предварительным удалением цинка механической зачисткой на ширину 20–30 мм от кромки стыка (шлифовальным кругом до металлического блеска) и использованием проволоки с пониженным содержанием кремния — исключает пористость шва и сохраняет защиту цинка за пределами зоны термовлияния. Кроме сварных соединений, на оцинкованном каркасе здания применяют самонарезающие винты и болтовые соединения — здесь важно цинкование крепежа не ниже 275 г/м² для предотвращения гальванического контакта разнородных металлов, иначе через 2–3 года вокруг головки винта образуется очаг коррозии.
Второй скрытый фактор — деформативность каркаса от ветровой нагрузки при монтаже до закрепления стенового ограждения. Быстровозводимые здания из оцинкованного профиля — лёгкая конструкция массой 20–35 кг/м² — при монтаже отдельной панели рамы подъёмом 6–8 секций краном до постановки связей имеет период собственных колебаний 0,8–1,5 с. При скорости ветра 10–15 м/с (5–6 баллов) порыв создаёт дополнительный изгибающий момент в незакреплённом ригеле 0,5–1,5 тс·м — для ригеля из сигма-профиля 250×80×3 мм это 30–60 % от предельного момента упругой работы. Если рамы не раскреплены временными связями (стальной трос или канат диаметром 8–12 мм по контуру здания с шагом 12–18 м), ветровая нагрузка может деформировать стойку на 20–50 мм с прогибом, остающимся после сборки в пределах 3–10 мм. Схема монтажа с раскреплением каждой третьей-четвёртой рамы временными вантами до установки постоянных связей и прогонов — требование проекта производства работ, нарушение которого ведёт к отклонению каркаса от вертикали на 10–20 мм относительно проектных отметок, которое впоследствии не компенсируется обшивкой сэндвич-панелей.
Третий скрытый момент — допустимые прогибы прогонов кровли и стен под нагрузкой при шаге 2,0–2,5 м. Металлокаркас здания из оцинкованного профиля использует прогоны кровли из Z-образного профиля высотой 100–200 мм с шагом, рассчитанным на нагрузку от сэндвич-панели толщиной 80–150 мм (масса 12–18 кг/м²) плюс снеговая нагрузка. Для прогона пролётом 6 м с шагом 2 м снеговая нагрузка 240 кг/м² даёт линейную нагрузку 480 кг/м — прогиб прогона из Z-профиля 150×60×2,5 мм при этой нагрузке составляет 25–40 мм при нормируемом для кровли 1/200 пролёта (30 мм для L=6 м). Если в спецификации указан Z-профиль 150×60×2,0 мм (наиболее дешёвый), а не 150×60×2,5 мм или 200×60×2,5 мм, прогиб прогона превышает норматив в 1,3–2,0 раза — скатная кровля приобретает волнистость с перепадом высот 15–30 мм на длине прогона, видимую невооружённым глазом и нарушающую уплотнение нахлёстов сэндвич-панели с риском протечек. Проверка несущей способности прогонов на сочетание снеговой и монтажной нагрузок с фиксацией сечения прогона в спецификации — обязательный пункт приёмочного контроля изготовления оцинкованного каркаса.
Почему выбирают ВОЗВЕДЕНИЕ
ООО «ВОЗВЕДЕНИЕ» (Тольятти) разрабатывает и строим здания из оцинкованных металлоконструкций для заказчиков Самарской области и ЦФО. Каждый расчёт каркаса включает: подбор сечений сигма- и C-профилей с редуцированием по действующим нормам, разложение нагрузок на рамную схему с шагом колонн и пролётом по планировке заказчика, ведомость фланцевых узлов сопряжения ригелей и стоек с указанием класса болтов и момента затяжки, спецификацию прогонов кровли и стен с проверкой на прогиб. Производственные операции — профилирование с нанесением отверстий и маркировкой на линии, механическая зачистка цинка в зоне сварки под каждый соединительный шов, контрольная сборка укрупнительных узлов перед отгрузкой для партий свыше 15 т. Каждая отправочная марка поставляется с паспортом, включающим геометрические замеры после сварки, толщину защитного покрытия и результаты визуального контроля швов на отсутствие пор. Контрольная сборка рамного узла на стенде перед отгрузкой — для заказов каркаса от 15 т выполняется выборочная укрупнительная сборка в цехе с замером диагоналей рамы и совпадением крепёжных отверстий на фланцах ригеля и стойки.
Работаем по схемам генподряда — здание под ключ с фундаментом, каркасом, ограждением, кровлей и инженерными сетями — и субподряда по изготовлению и поставке оцинкованного каркаса по чертежам КМД заказчика. Принимаем объекты с браком других поставщиков: несовпадение отверстий во фланцевых соединениях, деформация профилей от неправильной строповки, заниженная толщина цинкового покрытия — перепроектируем узлы и изготавливаем каркас с контрольной сборкой на стенде и фотофиксацией геометрии перед отгрузкой. Сопровождаем корректировку раздела КМ с учётом замены материала на оцинкованный профиль и подготовку обоснования для прохождения экспертизы проектной документации. Лицензия МЧС № 63-06-2021-026584 и допуск СРО рег. № СС-СЧ-6324093743-1585-18 — основания для работы на объектах всех категорий ответственности.
Для заказчиков, планирующих долгосрочную эксплуатацию объекта без капитального ремонта каркаса, — здания из оцинкованных металлоконструкций имеют срок службы несущего каркаса до 50 лет, если соблюдена технология сборки и отсутствуют агрессивные химические среды в рабочей атмосфере цеха или склада. Периодичность осмотра состояния цинкового покрытия — один раз в 3–5 лет с выборочным замером толщины покрытия магнитным толщиномером на стойках и ригелях в зоне узлов. Если при осмотре обнаружены участки с толщиной цинка менее 120 г/м² (зоны гиба, сварные швы, торцовые резы) — на эти участки наносится холодный цинк с содержанием цинковой пыли 94–96 % в два слоя по 40–60 мкм каждый. Такой подход к эксплуатации зданий из оцинкованных металлоконструкций исключает необходимость капитальной окраски каркаса через 8–12 лет, свойственной чёрным металлоконструкциям, и снижает совокупную стоимость владения объектом на 15–25 % за 20-летний период эксплуатации. Поскольку оцинкованный профиль поставляется с готовым заводским покрытием, затраты на подготовку поверхности и покраску несущих элементов на объекте отсутствуют — это дополнительно уменьшает продолжительность строительно-монтажных операций на площадке на 10–14 календарных дней для здания среднего размера.
