Когда возводится цех штамповки и сварки кузовов

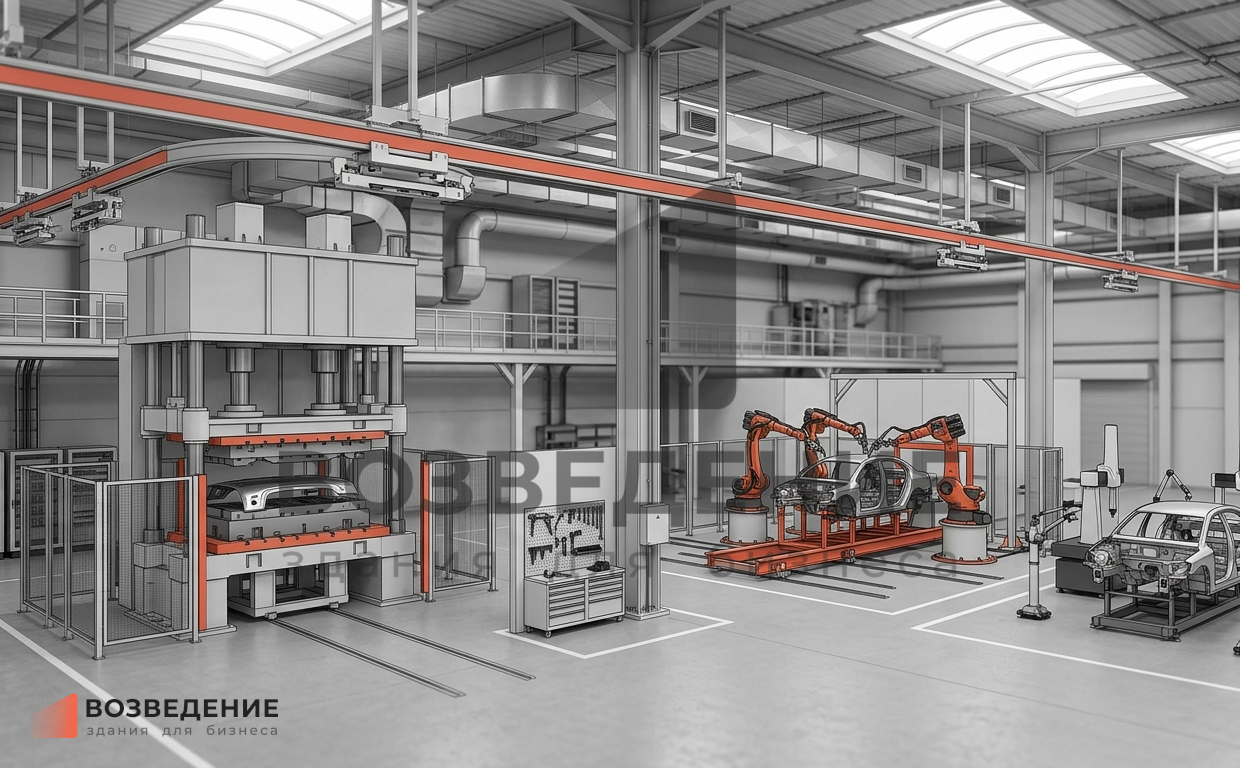

Цех штамповки и сварки кузовов строится на предприятиях автопрома, где из листового металла вытягиваются панели кузова, затем собираются и свариваются в каркас. Кузовной цех содержит прессовую зону с механическими прессами 800–2500 т, трассу сварки кузовов с многоточечными клещами и роботами, а также подвесной конвейер для перемещения узлов. Цена кузовного цеха складывается из состава прессового парка, числа роботизированных постов и длины конвейерных трасс; итог фиксируется в договоре после утверждения поточного плана.
Производство кузовных деталей размещается в пролётах 24–36 м с мостовыми кранами 20–80 т. Производство кузовных деталей в таком цехе включает склад рулона, линию резки, прессовый пролёт с буфером штампов, зону контактной и лазерной сварки, участок контроля геометрии. Цех кузовов из ЛСТК и ЛМК монтируется в 2–3 раза быстрее железобетонного остова при равной грузоподъёмности перекрытий.
Типичные сложности, которые беспокоят клиента
Первая трудность — виброударные импульсы от прессов, расстраивающие сварочных роботов. Пресс усилием 1200 т при рабочем ходе генерирует импульс 400–600 кН частотой 10–20 Гц. Связанный с путями пола фундамент передаёт колебания на колонны и балки, сбивая позиционирование сварочных клещей. Роботы теряют точность ±0,5 мм после 2–3 ударов, возникает брак по зазорам кузова. Фундамент пресса выполняется как независимый массив на буронабивных столбах с демпферным зазором 30–50 мм относительно плиты.
Вторая трудность — тепловые деформации кузова при контактной сварке. На каждый кузов наносится 200–400 сварных точек с вводом 8–15 кДж тепла. Без закрепления в кондукторах проёмы дверей и капота уходят на 2–5 мм — зазоры превышают допуски автозавода. Пневматические прижимы кондуктора и координатно-измерительный контроль геометрии каждого десятого кузова обязательны. Лазерная сварка крыши и клеевые стыки лонжеронов дополнительно требуют базирования с точностью ±0,3 мм.
Какие моменты заказчик часто пропускает в планировке
Первый пропущенный момент — обращение с тяжёлыми штампами массой 10–30 т. Штамп боковины или крыши хранится на стеллажах высотой 6–10 м. Без крана 50–80 т и тележки для смены в прессовом пролёте переоснастка занимает 8–16 ч вместо 1–2 ч. Зону хранения штампов с краном и тележкой дешевле заложить на стадии строительства — достройка обойдётся в 3–5 раз дороже из-за усиления перекрытий.
Второй пропущенный момент — масляный туман от смазки штампов и СОЖ сварочных клещей. Концентрация аэрозоля в рабочей зоне достигает 5–15 мг/м³ при ПДК 4–6 мг/м³. Приточные установки с маслоуловителями и 6–8-кратным обменом монтируются на стадии монтажа остова; последующая прокладка воздуховодов дороже в 2–3 раза из-за стеснённости в стропильных фермах.
Третий пропущенный момент — воздействия от конвейеров на несущие элементы кровли. Подвесная трасса с кузовами по 400–500 кг с шагом 4–6 м даёт 100–200 кг/м воздействия. Если узлы подвески не заложены в проект стропильных ферм, возникают изгибающие моменты в нижних поясах и деформация раскосов. Крепёжные пластины и закладные детали в узлах стропильных ферм предусматриваются в рабочей документации остова.
Почему с ВОЗВЕДЕНИЕ клиент избегает этих проблем
ООО «ВОЗВЕДЕНИЕ» проектирует и строит цехи штамповки и сварки кузовов под ключ в Тольятти, Самарской области и ЦФО из ЛСТК и ЛМК. Кузовной цех и цех кузовов любой конфигурации — от прессового до сборочно-сварочного блока. Под каждый пресс — изолированный фундамент-массив на столбах с демпферным швом 40 мм. Краны 20–80 т с подкрановыми балками, рассчитанными на динамику смены оснастки.
Сварочная зона — с кондукторами закрепления, КИМ-участком и лазерными сканерами геометрии. Воздухообмен — приточные станции с маслоуловителями и рекуперацией, 8-кратный обмен. Конвейерные трассы — с закладными в стропильных фермах на стадии изготовления. Зона штампов — со стеллажами, краном и подающей тележкой.
Лицензия МЧС, допуск СРО, резидент технопарка «Жигулёвская долина» (№ ЖД.0279.2018). Генподряд по полному циклу либо субподряд по фундаментам прессов, вентиляции и крановым трассам. Принимаем площадки с вибродефектами и недостаточной вытяжкой — усиливаем базы прессов и ставим маслоуловители. Цена на строительство кузовного цеха фиксируется в договоре с учётом состава прессового парка, сварочных линий и конвейерной системы.
