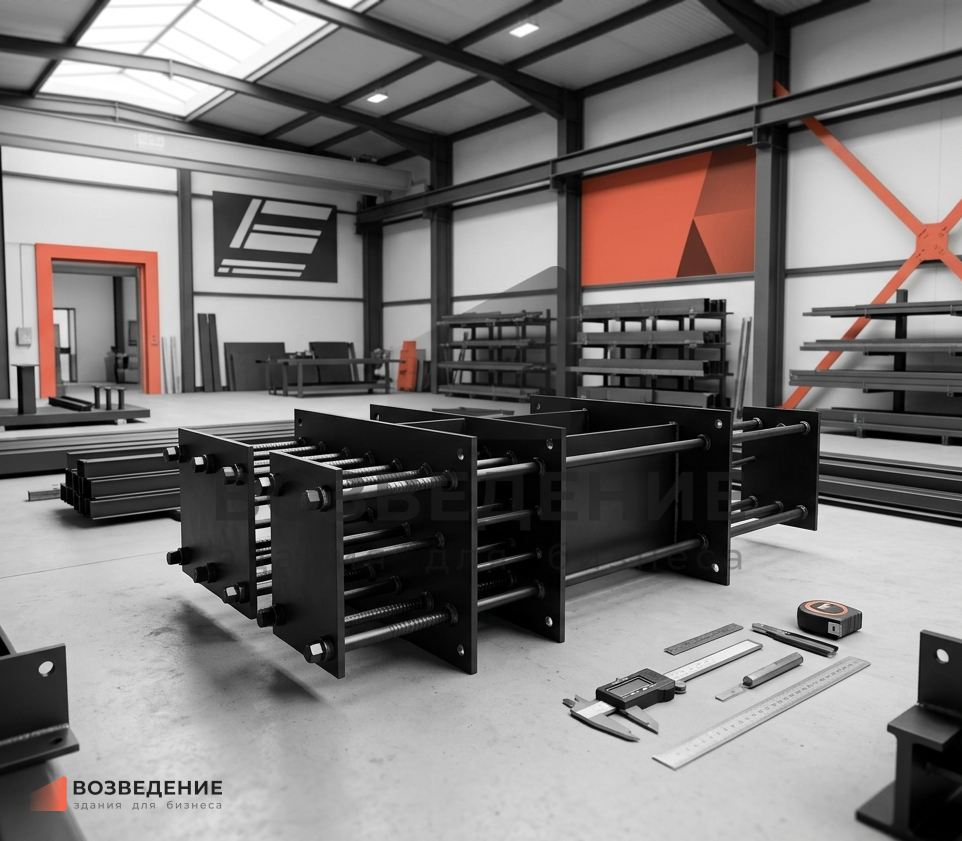

Когда требуется изготовление закладных деталей
Закладные детали чернометаллические востребованы на любом объекте производственного строительства — при устройстве фундаментов под металлокаркас, креплении баз колонн и ферм к бетонному основанию, монтаже тяжёлых станков, конвейерных линий, прессового оборудования, анкеровке распорок стен и креплении козырьков, балконов, воротных проёмов. Изготовление закладных деталей по чертежам КМД — этап, опережающий бетонирование фундаментов: пластина с анкерами фиксируется в опалубке до подачи бетонной смеси, положение выверяется геодезически, после заливки и твердения бетона к выступающей части приваривается опора колонны или база оборудования. Закладные детали для фундамента классифицируются по конфигурации: с прямыми анкерными стержнями (тип ПС по серии 1.400-15), с отгибом хвостовика (тип ОГ), с поперечной планкой на конце анкера для увеличения площади смятия бетона (тип ПП), а также с дополнительными фиксаторами положения, привариваемыми к арматурному каркасу. Для однорядного расположения под стеновые панели и цокольные обвязки применяются удлинённые закладные детали для строительства с шагом анкеров 150–300 мм вдоль пластины — их установка в опалубку требует поштучного закрепления каждого выпуска к арматуре вязальной проволокой или точечной прихваткой. Все закладные детали под колонны и опоры дополнительно оснащаются центрирующими рисками на пластине и шаблоном для сверловки монтажных отверстий по месту до бетонирования. Критерий пригодности анкерной группы — стабильность показателей вырывного усилия при испытании на стенде с гидроцилиндром и тензометрической системой регистрации. Эталонные показатели сверяются с расчётными по проекту.
Проблемы при заказе чернометаллических закладных деталей
Основная проблема — несовпадение геометрии анкерной группы с ячейкой арматурного каркаса фундамента. Анкерные стержни закладной детали должны пройти между продольными и поперечными прутками армирования без разгибания или подрезки хомутов. Если изготовление закладных деталей выполнено без привязки к чертежам армирования КЖ (конструкции железобетонные) — анкеры упираются в стержни каркаса, фиксация закладной в проектном положении становится невозможной. Строители на месте раздвигают арматуру кувалдой или обрезают мешающие прутки болгаркой — локальное ослабление армирования в зоне анкеровки составляет 15–25 % от проектного. При нагрузке на закладную 8–12 т (средняя колонна одноэтажного промздания) ослабленный узел даёт трещину в теле фундамента через 1–2 года функционирования. Восстановление такого узла — инъектирование трещин эпоксидным составом и устройство дополнительной анкерной обоймы, что обходится в 45–90 тыс. руб. на каждый фундамент и задерживает сдачу объекта на 1–2 недели. Закладные детали из черного металла, спроектированные изолированно от раздела армирования, — коренная причина таких переделок. Закладные детали под колонны и балки требуют обязательной координации с раскладкой арматурных стержней фундамента — ответственный проектировщик закладывает шаг анкеров кратным шагу арматуры, исключая подрезку прутков на стройплощадке.
Вторая проблема — смещение закладной пластины относительно проектных осей при укладке и виброуплотнении бетонной смеси. Закладные детали чернометаллические фиксируются в опалубке гвоздями через отверстия в пластине или приваркой к арматурному каркасу точечными прихватками электродом 3 мм. В процессе подачи бетона автобетононасосом (давление смеси 3–6 атм на выходе из рукава) и глубинного вибрирования (амплитуда 1–2 мм, частота 50 Гц) прихватки срываются, пластина смещается на 10–20 мм от проектной оси. Выступ пластины над уровнем бетона 20–30 мм — при смещении оголовок колонны проектной шириной 250–350 мм не совмещается с закладной, формируется нахлёст 5–15 мм вместо проектных 40–80 мм, шов приварки колонны получает катет 4–6 мм вместо проектных 10–14 мм. Снижение несущей способности сварного соединения — до 35 %. Единственный способ предотвратить смещение — жёсткая фиксация закладной к опалубке через кондукторную рамку из уголка 25×25 мм с винтовыми прижимами и дополнительная фиксация анкеров к арматуре через каждые 300 мм вязальной проволокой диаметром 1,2–1,6 мм в две нити. После заливки и до начала схватывания смеси выполняется повторный геодезический промер положения закладной и корректировка при смещении более 3 мм с помощью струбцин и домкратных винтов, вмонтированных в опалубочный щит — операция «вылавливания» закладной, предусмотренная ППР для каждого ответственного узла.
Неочевидные риски для закладных деталей из черного металла
Первый скрытый риск — коррозия закладной пластины в зоне контакта с влажной опалубкой при длительном перерыве между бетонированием фундаментов разных захваток. При поэтапной заливке фундаментов (разбивка на захватки по 2–4 оси) смонтированная в опалубку первой захватки закладная деталь остаётся в контакте с влажной фанерой и атмосферным воздухом 5–15 суток до бетонирования. В зазор между пластиной и опалубкой затекает цементное молоко от соседних захваток, которое, застывая, образует плёнку толщиной 0,5–2 мм на поверхности пластины — после бетонирования и распалубки эта плёнка отслаивается вместе с кусочками бетона, обнажая сталь пластины. В зоне отслоения коррозия развивается со скоростью 0,08–0,12 мм/год (атмосфера цеха с повышенной влажностью), за 5–7 лет глубина поражения достигает 0,5–1 мм — для пластины толщиной 8–12 мм это потеря сечения 5–10 %. Предотвращение — нанесение на пластину перед установкой в опалубку консервационной смазки (пушечное сало, солидол) толщиной 1–2 мм, которая после бетонирования и распалубки легко удаляется ветошью, оставляя чистую сталь. Если закладная уже забетонирована и на пластине есть очаги коррозии — зачистка до металлического блеска пескоструйным аппаратом с подачей кварцевого песка фракции 0,5–1,5 мм под давлением 4–6 атм до степени очистки Sa 2,5 по ISO 8501-1 с последующим грунтованием цинкосодержащим составом.
Второй скрытый риск — сегрегация бетонной смеси и образование раковин вокруг анкерного стержня при глубинном вибрировании. Закладные детали для фундамента имеют густое расположение анкеров с шагом 80–150 мм — между соседними стержнями остаются зазоры 30–70 мм, в которые крупный заполнитель (щебень фракции 20–40 мм) не проходит, застревает сверху и образует свод. Под сводом формируется полость диаметром 15–40 мм, заполненная цементным молоком без щебня — прочность заполнителя в этой зоне составляет 30–50 % от проектного класса бетона B25–B30. При нагрузке на анкер 5–10 т ослабленная зона сминается, анкер проседает на 2–5 мм, и появляется люфт между опорной плитой колонны и закладной пластиной. Через люфт в полость попадает вода, при замерзании расширяется, увеличивая пустоту до 60–100 мм — через 2–3 зимы вокруг анкера формируется каверна, и сцепление стержня с бетоном теряется полностью. Восстановление требует инъектирования полости полимерцементным составом под давлением 3–5 атм через пробуренные шпуры диаметром 12–16 мм с шагом 200–300 мм вокруг проблемного анкера — стоимость 20–40 тыс. руб. на узел с риском неполного заполнения пустоты из-за узости канала между стержнями. Предотвращение — подбор фракции заполнителя (максимум 10–12 мм для густоармированных зон) и режима вибрирования: вибратор погружается на 200–300 мм ниже уровня закладной пластины, время вибрации в одной точке не менее 15–20 секунд до появления цементного молока на поверхности, шаг перестановки вибратора не более 400 мм.
Третий неочевидный момент — капиллярный подсос влаги вдоль анкерного стержня вглубь фундамента. При бетонировании закладной вокруг анкера формируется зона с пониженной плотностью бетона из-за экранирования вибратора стержнем: бетонная смесь не полностью заполняет зазор у боковой поверхности анкера, формируются микроканалы диаметром 0,1–0,5 мм вдоль всей длины стержня. Через эти каналы при перепаде температур (грунт +2…+5 °C, воздух –25 °C) влага мигрирует к холодной части анкера, замерзает и расклинивает канал: при циклическом замерзании-оттаивании за 2–3 зимы канал расширяется до 0,5–2 мм, и через него к пластине поступает вода с растворёнными хлоридами (противогололёдные реагенты с бетонного пола). Хлориды ускоряют коррозию анкера в 3–5 раз — потеря сечения стержня на 20–40 % за 5–7 лет делает невозможным его работу на выдёргивание. Предотвращение — герметизация зазора между анкером и бетоном на верхнем участке 30–50 мм полиуретановым герметиком с адгезией к влажному бетону (тип «сила-акрил» или «момент-гермент») сразу после распалубки фундамента, до начала монтажа колонн.
Четвёртая скрытая угроза — непровар и подрезы в зоне приварки анкерного стержня к пластине при ручной дуговой сварке. Серийное изготовление закладных деталей предусматривает приварку каждого стержня к пластине угловым швом с катетом не менее 0,8d (где d — диаметр анкера). При сварке на весу без поворотного кондуктора или позиционера сварщик выполняет шов в потолочном и вертикальном положениях — в верхней части стыка часто формируется подрез глубиной 0,5–1,5 мм, ослабляющий сечение шва на 15–25 %. Если сварка ведётся электродами с рутиловым покрытием (МР-3, АНО-4), склонным к образованию пор при повышенной влажности покрытия (более 4 % по массе), в шве возникают газовые раковины диаметром 1–3 мм, суммарная пористость достигает 5–12 % объёма шва. Расчётное сопротивление шва срезу (при выдёргивании анкера) снижается на 10–20 % при пористости 5 % и на 25–35 % при пористости 12 %. Выявить такие дефекты без разрушающего контроля невозможно — только магнитопорошковая дефектоскопия (МПД) или капиллярный контроль цветной дефектоскопией (метод красок) каждого шва на закладной пластине гарантирует, что анкер не вырвется из пластины при проектной нагрузке. ВОЗВЕДЕНИЕ применяет МПД для швов закладных деталей, работающих на выдёргивание усилием более 5 т, с фиксацией результата в протоколе неразрушающего контроля.
Преимущества заказа закладных деталей в ВОЗВЕДЕНИЕ
ВОЗВЕДЕНИЕ проектирует и производит закладные детали чернометаллические для строек Самарской области и ЦФО. Анкерные группы каждой позиции согласовываются с раскладкой арматуры фундамента до запуска в производство — стержни не пересекаются с хомутами каркаса, шаг выпусков кратен шагу стержней армирования. Первая единица каждой партии проходит геометрический контроль на поверочной плите: отклонение расстояния между анкерами ±2 мм, отклонение положения оси анкера от нормали к пластине ±1°, разность диагоналей опорной пластины не более 1 мм на 300 мм длины. Сварные швы приварки анкеров к пластине контролируются магнитопорошковым методом (МПД) на всех деталях с расчётным усилием на анкер более 3 т — выявляются непровары, подрезы, поры и трещины шириной раскрытия от 0,1 мм, дефектные швы перевариваются с повторным контролем. Каждая закладная маркируется ударным клеймом с номером позиции по КМД на обратной стороне пластины — маркировка не стирается при складировании и транспортировке. Отгрузочная партия сопровождается паспортом с приложением сертификатов на металлопрокат (номер плавки, химсостав, мехсвойства), схемы раскладки в фундаменте с привязкой к осям, акта геодезической съёмки. Принимаем объекты с несоосно забетонированными закладными от прежних подрядчиков — выполняем лазерное сканирование и 3D-моделирование фактического положения пластин, изготавливаем компенсационные косынки и переходные элементы под конкретное смещение. При проектировании анкеровки закладных руководствуются СП 63.13330 (бетонные конструкции), СП 14.13330 (сейсмостойкое строительство), ГОСТ 10922 (арматурные и закладные изделия), ГОСТ 14098 (сварка арматуры и закладных) — перечисленные своды правил регламентируют глубину заделки анкеров, защитную прослойку бетона до пластины, минимальный шаг стержней анкерной группы при заданном классе бетона фундамента.
В перечень услуги входит изготовление закладных деталей из чёрного проката марок С245, С345, С440 с приложением сертификатов на партию металла. Толщина опорной пластины — от 6 до 40 мм, габарит пластины — от 100×100 до 600×600 мм, диаметр анкерных стержней — 10–40 мм, длина анкеров от 150 до 1200 мм, шаг между соседними стержнями от 50 до 300 мм. Исполнение анкерной части: прямой стержень (ПС), с отгибом хвостовика на 90° длиной 100–250 мм (ОГ), с поперечной шайбой на конце (ПП), с крюком-зацепом за арматуру (КЗ). По требованию заказчика выполняем горячее цинкование опорной пластины с защитой анкерной части винтовыми заглушками из силикона, либо нанесение двухкомпонентной эпоксидной грунт-эмали на выступающую часть. Зачистка анкерных стержней дробеструйным аппаратом до степени Sa 2 (близкий к белому металл) перед отгрузкой — обязательный этап, исключающий падение адгезии бетона из-за налёта оксидов при складском хранении. Принимаем объекты с несоосно забетонированными закладными деталями от других подрядчиков — выполняем геодезическую съёмку фактического положения пластин, разрабатываем КМД с поправкой на смещение, изготавливаем переходные косынки или усиливающие накладки для сопряжения колонны с существующей закладной. Выступаем генподрядчиком по устройству фундаментов и металлокаркаса под ключ, а также субподрядчиком по поставке закладных элементов на объекты ЛСТК и ЛМК.
Наличие лицензии МЧС № 63-06-2021-026584 и допуска СРО рег. № СС-СЧ-6324093743-1585-18 разрешает работы на объектах любой категории опасности. Являемся резидентом технопарка «Жигулёвская долина» (запись в реестре № ЖД.0279.2018). Оказываем содействие в подготовке раздела КМД и получении разрешений на устройство фундаментов скрытых работ. Дополнительно выполняем геодезическую разбивку осей фундаментов перед установкой опалубки с составлением акта разбивки — каждая закладная привязывается к двум базовым осям здания с точностью 1 мм, результат фиксируется в исполнительной схеме. Производим выборочное испытание закладных на выдёргивание после набора бетоном отпускной прочности 70 % (контроль прочности бетона прессованием стандартных кубиков 100×100×100 мм, испытанных в 28-суточном возрасте). Испытание анкера на вырыв выполняется гидравлическим домкратом с фиксацией усилия отрыва через динамометр и записью величины смещения анкера относительно неподвижной реперной системы — результат заносится в протокол контроля закладных деталей, передаваемый заказчику вместе с паспортом на партию. Обратившись в ВОЗВЕДЕНИЕ, вы получаете закладные детали, спроектированные в увязке с армированием фундаментов, изготовленные с контролем геометрии и прочности каждого сварного шва, с доставкой партии на объект точно в срок по графику бетонирования.
