Когда востребованы металлоконструкции для ангаров спецтехники
Металлоконструкции для ангаров спецтехники требуются предприятиям, эксплуатирующим парк колёсных и гусеничных машин — дорожно-строительной техники, погрузчиков, самосвалов, бульдозеров и экскаваторов. Такая техника не может храниться под открытым небом в регионах с продолжительной зимой: температура –30…–35 °C в Самарской области и ЦФО за 3–4 месяца снижает ресурс гидравлики на 20–30 %, разряжает аккумуляторы до нерабочего состояния за 2–3 недели простоя, а пуск дизеля без предварительного прогрева при –25 °C сокращает моторесурс на 15–20 % по сравнению с работой после отстоя в отапливаемом помещении. Ангары для спецтехники — крытые боксы, защищающие машины от осадков, мороза и ультрафиолета, одновременно выступая зоной для ежесменного осмотра и мелкого ремонта. Каркас ангара для тяжелой техники рассчитывается на снеговую нагрузку 180–240 кгс/м² по СП 20.13330 и ветровое давление 30–38 кгс/м² для III–IV ветрового района — пролёт рам 12–18 м при шаге 4–6 м, высота по коньку до 10–12 м для размещения экскаваторов с поднятым ковшом или автокранов со стрелой в транспортном положении.

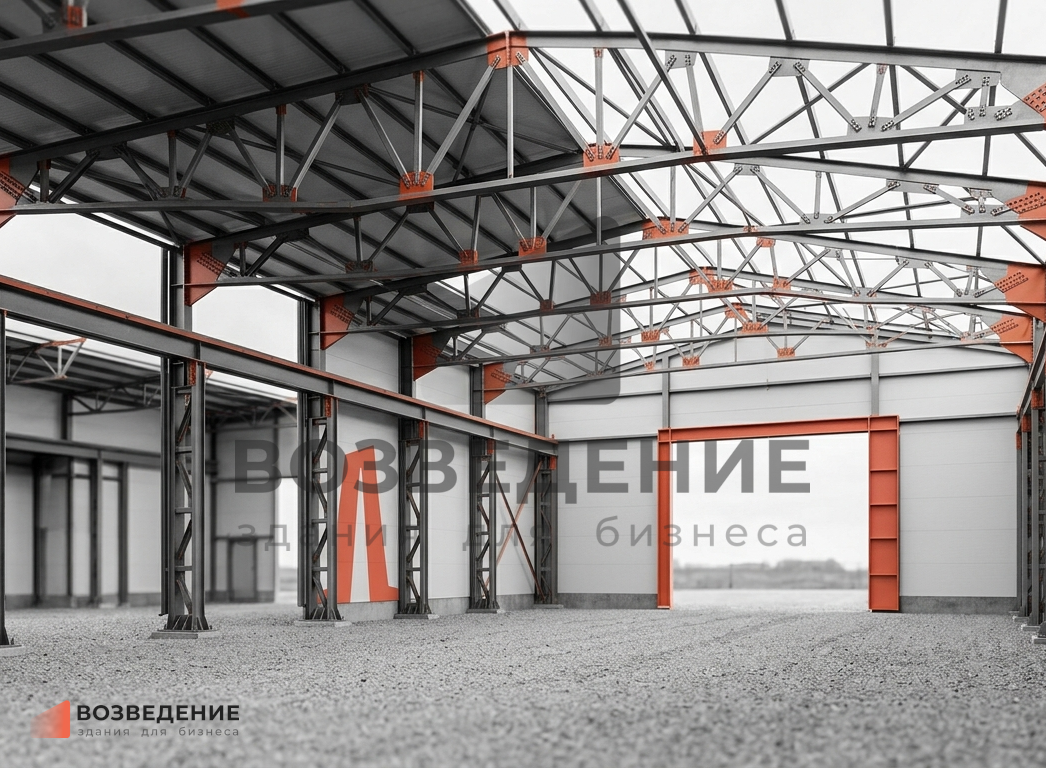

Металлоконструкции для ангаров изготавливаются из горячекатаных двутавров 25Ш–40Ш или сварных двутавров с высотой стенки 500–900 мм для рам с подкрановыми путями под тельфер грузоподъёмностью 3,2–12,5 т, а также из замкнутых гнутых профилей для стеновых стоек и кровельных прогонов — шаг прогонов 1,5–2 м под профлист НС-35–НС-75 или сэндвич-панели. Для ремонтных боксов с кран-балкой рама дополнительно усиливается консольными свесами под монорельсовый путь — продольная балка под тельфер крепится к нижним поясам рам в двух точках с шагом опор 4–6 м. Конструкция монорельсового пути проектируется с учётом динамического коэффициента 1,2–1,4 от подъёма груза и продольного торможения тележки — прогиб монорельса под номинальной загрузкой не превышает 1/400 пролёта. Каркас ангара для тяжелой техники с монорельсовым путём — типовое решение для сервисных баз дорожных предприятий, позволяющее снимать и перемещать двигатели (4–8 тс), трансмиссии (1–3 тс) и ходовые тележки (2–5 тс) без привлечения автокрана.
Сложности при строительстве ангаров для техники
Главная проблема — недостаточная несущая способность пола для точечных нагрузок от гусеничной техники. Экскаватор массой 25–40 тс через гусеничную ленту шириной 500–800 мм передаёт на бетонную плиту давление 0,8–1,5 кгс/см² — в пересчёте на сосредоточенное воздействие от опорного катка 3–8 тс на точку контакта. Бетонная подготовка толщиной 100–150 мм без армирования в зоне проезда гусеничной машины получает продольные трещины с раскрытием 1–3 мм после 10–20 проходов — плита разрушается у стыков карт, требуется полная замена покрытия через 1–2 года. Металлоконструкции для ангаров, где пол запроектирован с учётом прохождения тяжёлой техники, включают усиление подстилающего слоя — бетон класса В25–В30 толщиной 200–300 мм с двойным армированием сеткой из стержней Ø12–16 мм с ячейкой 200×200 мм, верхний слой с упрочняющим топпингом (5–8 кг/м²). Торцы плиты в зоне ворот дополнительно армируются шпоночным соединением с фундаментом рамы — исключается перепад высот 5–15 мм между полом ангара и внешней площадкой при проезде колёсных машин. Ангары для спецтехники с усиленным полом и маслостойким топпингом — срок службы покрытия до капремонта 8–12 лет против 2–3 лет без усиления. Каркас ангара для тяжелой техники при таком раскладе рассчитывается с запасом, чтобы нагрузка от ворот и монорельса не вызывала осадку фундамента в зоне стыка стен-пол.
Дополнительная трудность — неверная высота въездных ворот для конкретных машин. Автосамосвал SHACMAN SX3256 с высотой платформы 3,4 м в поднятом положении требует проёма не менее 5,5 м по высоте, а ковшовый погрузчик XCMG ZL50 с поднятым ковшом на полный ход — до 6,0 м. Ворота высотой 4,0–4,5 м, спроектированные как стандартные для складского ангара, блокируют проезд большинства дорожно-строительных машин — техника заезжает в бокс с опущенным ковшом, теряя 15–30 минут смены на перегрузку в зоне маневрирования перед воротами. Металлоконструкции для ангаров с воротным проёмом 5×5–6×5 м (ширина × высота) — секционные ворота с электроприводом и калиткой для прохода персонала, ширина бокса дополнительно увеличивается на 1–2 м относительно ширины техники для безопасного маневрирования при заезде задним ходом. Для колёсной техники с жёсткой рамой и шарнирно-сочленённой (автогрейдеры, бульдозеры с шарнирной рамой) ширина проёма должна превышать ширину машины в повороте на 30–40 % — при стандартной ширине погрузчика 2,8–3,0 м проём в свету принимается 4,0–4,5 м. Каркас ангара для тяжелой техники с воротами увеличенного проёма — узел примыкания ворот к раме усиливается дополнительными стойками из двутавра 30Ш–40Ш по обе стороны проёма, воспринимающими боковое давление ветра на полотно ворот высотой 5–6 м.
Неочевидные риски при эксплуатации ангаров для техники
Первый скрытый риск — загрязнение и повреждение стеновых панелей и металлокаркаса выхлопными газами и масляными туманами при работе двигателей внутри бокса. Запуск дизельного двигателя экскаватора или бульдозера в холодном ангаре для прогрева перед выездом — работа на холостом ходу 5–15 минут с выделением оксидов азота NOx, углерода CO и несгоревших углеводородов. В помещении объёмом 2000–5000 м³ при высоте 8–10 м концентрация CO через 10 минут прогрева достигает 80–120 мг/м³ при ПДК 20 мг/м³. Металлоконструкции для ангаров в зоне выхлопа — сажа и масляный аэрозоль оседают на внутренней поверхности кровли, стен и монорельсового пути, вызывая коррозию оцинкованного покрытия профлиста (скорость 3–8 мкм/год) и снижение его срока службы с 25–30 до 10–15 лет. Приточно-вытяжная вентиляция с механическим побуждением и кратностью воздухообмена не менее 2–3 объёмов в час в ремонтной зоне, с вытяжными зонтами (зонты ВЗП диаметром 400–630 мм) над местом стоянки прогреваемой техники — подключение каждого зонта к магистральному воздуховоду из оцинкованной стали Ø300–500 мм с вентилятором ВР-86-77 производительностью 3000–6000 м³/ч. Для защиты профнастила от масляного тумана — дополнительное покрытие внутренней стороны кровли полиэфирной эмалью RAL 7035 с толщиной слоя 80–100 мкм, устойчивой к контакту с дизельным топливом и маслами в течение 8–12 часов без набухания. Ангары для спецтехники с вентиляцией на каждый бокс и антикоррозионной защитой кровли — эксплуатация без замены стеновых панелей 20–25 лет.
Второй скрытый риск — недостаточная грузоподъёмность подвесного крана из-за неучтённого веса навесного оборудования. Экскаватор-разрушитель с гидромолотом весит 30–50 тс, съёмка гидромолота (2–4 тс) и его размещение на стеллаже в боксе требует выхода кран-балки на всю длину пролёта. Монорельсовый путь, рассчитанный на тельфер 5 тс, при попытке подъёма гидромолота 4,5 тс с учётом траверсы (0,3–0,5 тс) и обвязки (0,2 тс) работает на пределе 5,0–5,2 тс — перегруз 5 %, при динамическом коэффициенте подъёма 1,2 фактическое напряжение в сечении монорельса превышает расчётное на 15–20 %. После 500–1000 циклов подъёма на пределе — остаточный прогиб монорельса 10–20 мм, заедание тележки при движении к торцу. Металлоконструкции для ангаров с кран-балкой, заложенной с запасом по грузоподъёмности 20–30 % от максимального веса съёмного оборудования парка — двутавр 40Ш–50Ш для монорельса, тельфер 8–12,5 тс с электроприводом передвижения по двум скоростям (5/20 м/мин), электрическая таль с высотой подъёма крюка 6–9 м. При рабочей нагрузке 80 % от номинала тельфера прогиб монорельса не превышает 1/600 пролёта, запас ресурса до капремонта не менее 15 лет. Каркас ангара для тяжелой техники с кран-балкой на 12,5 тс — вес кранового оборудования 2–4 тс, узел крепления к нижнему поясу рамы проектируется на вырывающее усилие 10–15 тс с установкой усиливающих накладок из листа 10–12 мм с обеих сторон стенки двутавра рамы.
Третий неочевидный момент — деформация резиновых уплотнений секционных ворот при частом проезде гусеничной техники. Гусеница экскаватора или бульдозера заносит на пол ангара песок, щебень и грязь (1–5 кг на одной гусеничной ленте) — при въезде абразивные частицы попадают под нижний уплотнитель воротного полотна. После 100–200 циклов въезда-выезда резиновый уплотнитель истирается на 3–8 мм по нижней кромке — зазор между уплотнителем и полом достигает 5–15 мм, сквозняк в холодный период, обмерзание нижней секции ворот в –25…–30 °C. Ангары для спецтехники с накладным порогом из стального уголка 75×75×8 мм, замоноличенного в бетон пола перед воротами, — гусеница и колёса наезжают на уголок, абразив ссыпается до уплотнителя, нижний уплотнитель (щётка из полипропилена с металлическим кордом) работает по твёрдой поверхности порога без контакта с абразивом. Дополнительно — система обогрева нижней секции ворот саморегулирующимся греющим кабелем мощностью 30–50 Вт/м со встроенным термостатом (включение при –5 °C), предотвращающая обмерзание уплотнителя при оттепелях с налипанием мокрого снега.
Обустройство смотровой канавы для осмотра днища техники — запрос, возникающий при переоборудовании универсального ангара под сервисный бокс. Канава длиной 6–8 м, шириной 0,9–1,1 м, глубиной 1,4–1,6 м от уровня пола — стенки из монолитного железобетона В25 толщиной 200–300 мм, с внутренней гидроизоляцией проникающего состава (Пенетрон или аналог) и трапом для отвода воды от мойки днища. Ниша для инструмента и освещения в стенке канавы (светильник IP65 во взрывозащищённом исполнении) — 1 ниша на каждые 2 м длины. При расположении канавы в зоне действия монорельсового пути перекрытие канавы несъёмными рифлёными плитами толщиной 20–30 мм с ячейками для стока воды — тельфер может опускать узел или агрегат прямо к месту ремонта без перестановки техники. Для тяжёлой колёсной техники с дорожным просветом 300–500 мм (автосамосвалы, тягачи) канава необязательна — достаточно пандуса-эстакады из стальных опорных ножек высотой 0,4–0,6 м с настилом из рифлёного листа 6–8 мм, приставляемого к колёсам передней оси. Пандус собирается из двух симметричных секций массой 40–80 кг каждая и убирается к стене в нерабочее время. Металлоконструкции для ангаров с канавой или пандусом — земляные работы и бетонирование канавы выполняются до заливки основного пола ангара, глубина от уровня чистого пола фиксируется с точностью ±5 мм для совмещения с порогом ворот и уклоном трапа.
Почему выбирают ВОЗВЕДЕНИЕ для ангаров спецтехники
ООО «ВОЗВЕДЕНИЕ» (Тольятти) проектирует и монтирует металлоконструкции для ангаров спецтехники в Самарской области и ЦФО. Специализация — быстровозводимые здания из ЛСТК и ЛМК с применением горячекатаных двутавров, сварных двутавров и замкнутых холодногнутых профилей. В состав работ по каркасу ангара для тяжелой техники входят: изготовление рам с подкрановыми путями и монорельсом под тельфер 3,2–12,5 тс, монтаж стеновых стоек из гнутого профиля, кровельных прогонов с шагом 1,5–2 м, секционных ворот с проёмом 5×5–6×5 м и усиленными пристенными стойками. Поэлементная поставка возможна — фермы, стойки, прогоны и комплектующие для ангара отгружаются отдельными позициями для сборки на стройплощадке. Цена каркаса согласовывается по ведомости масс — все статьи затрат фиксируются в спецификации. Гарантийные условия прописываются в договоре.
Ведём деятельность с 2018 года, реализовано более 40 проектов быстровозводимых зданий. Допуск СРО рег. № СС-СЧ-6324093743-1585-18 и лицензия МЧС № 63-06-2021-026584. Резидент технопарка «Жигулёвская долина» (запись № ЖД.0279.2018). Выступаем генподрядчиком при возведении ангаров под ключ и субподрядчиком на изготовление каркаса и ограждающих конструкций по чертежам заказчика. Принимаем объекты, где до нас допущен брак — исправляем дефекты рам, заменяем стойки с неверной геометрией, дорабатываем узлы соединения. Содействуем в разработке проектной документации и оформлении разрешений на строительство. Каркас ангара для тяжелой техники от ВОЗВЕДЕНИЕ — проверенный расчёт сечения рам под конкретный парк машин заказчика, выдерживающий заявленные нагрузки в течение всего срока эксплуатации здания.
