Когда требуется изготовление анкерных групп и чернометаллических анкеров

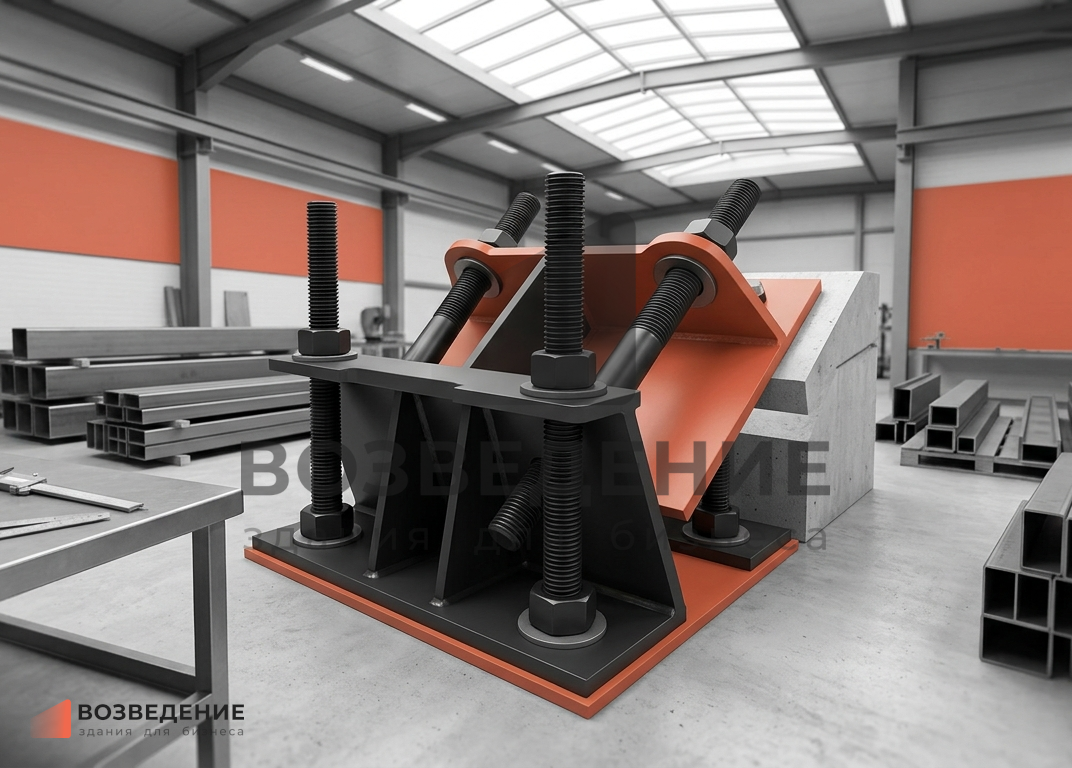

Анкерные группы и анкера чернометаллические востребованы при монтаже фундаментов под прецизионные станки, компрессорные агрегаты, дизель-генераторы, насосные станции и колонны быстровозводимых зданий из ЛСТК и ЛМК. Анкерные блоки — сборочная единица из шпилек с резьбовым концом, зафиксированных на общем шаблоне-кондукторе с межцентровыми допусками. Изготовление анкерных групп предусматривает нарезку резьбы М16–М64, калибровку шага проходным и непроходным кольцом, приварку поперечного стержня или высаженной головки. По завершении твердения бетона гайки накручиваются на выпущенные шпильки и протягиваются динамометрическим ключом до крутящего момента по КМД. Без изготовления качественных анкерных блоков с калиброванной резьбой проектное натяжение соединения не достигается. Анкерная группа с правильно подобранным динамометрическим моментом обеспечивает восприятие знакопеременных нагрузок от работающего агрегата без ослабления соединений на протяжении всего межсервисного интервала. Приёмка анкерных блоков на площадке включает визуальный осмотр резьбы лупой с десятикратным увеличением для выявления заусенцев и забоин на профиле витков.
Анкера чернометаллические с резьбой М16–М64 применяются для шарнирного или жёсткого сопряжения опорной части оборудования с фундаментом. Анкерная группа собирается на кондукторе с переставными упорами под межцентровые расстояния 100–600 мм, фиксация шпилек контролируется штангенциркулем ШЦ-II с точностью ±1 мм. Резьба нарезается плашкой на станке, вслед за нарезкой каждая шпилька прогоняется резьбовым калибром-кольцом проходным и непроходным — результат заносится в журнал с отметкой номера калибра. Для стержней, работающих на вырыв, применяется высаженная головка, нагретая до 950–1050 °C и сформированная в штампе, что увеличивает площадь опоры на бетон в 3–4 раза относительно гладкого прутка. По конфигурации различают анкеры прямые с резьбой на верхнем конце, гнутые L-образные с отгибом 150–300 мм для дополнительного заанкеривания в теле фундамента и составные с муфтой для наращивания длины при монтаже в стеснённых условиях. Шаблон-кондуктор для сборки анкерного блока изготавливается из полосы 10–16 мм с координатными отверстиями, сверлёнными по разметке от базового угла с шагом, кратным 50 мм, и последующей фиксацией шпилек прихваткой к пластине или фиксаторами в корпусе. Контрольный промер диагоналей кондуктора рулеткой с классом точности 2 гарантирует прямоугольность рамки — расхождение диагоналей не более 2 мм на 1 м длины. Длина резьбового участка на шпильке выбирается из расчёта не менее 1,3 диаметра на каждую гайку плюс толщина опорной шайбы и контргайки — для М30 длина нарезки составляет 80–100 мм, недостаточный участок не позволяет завернуть гайку на полную высоту и снижает несущую способность резьбового сопряжения на 25–40 %. Изготовление анкерных групп с соблюдением длины нарезки по проекту — одно из условий нормированной затяжки.
Проблемы при заказе анкерных групп и чернометаллических анкеров
Основная проблема — несоответствие шага резьбы на шпильке и в гайке, не позволяющее нормированно затянуть соединение. Анкерные группы комплектуются крепежом с полем допуска 6g/6H по ГОСТ 16093. Если нарезка выполнена изношенной плашкой без охлаждения эмульсией, шаг профиля на первых витках увеличивается на 0,02–0,05 мм — гайка наворачивается туго, крутящий момент достигает предельного уже на 3–4 оборотах, а проектный момент затяжки в 400–800 Н·м не реализуется без срыва резьбы. Более прогрессивный метод — накатка резьбы роликами: металл не срезается, а пластически деформируется, волокна не прерываются, и усталостная выносливость шпильки возрастает на 20–30 % относительно резаной. Анкерная группа с недотянутыми гайками воспринимает 50–70 % расчётного натяжения — сквозь 200–400 циклов нагружения люфт в опорном узле достигает 0,3–0,8 мм, что запускает усталостное разрушение рамы. Изготовление анкерных блоков с прогонкой каждой шпильки калибром-кольцом проходным и непроходным и внесением номера калибра в паспорт полностью исключает данный дефект. Подбор партии крепежа с идентичной маркировкой прочности и однородным покрытием дополнительно стабилизирует разброс крутящего момента в группе.
Вторая проблема — отклонение шпилек анкерной группы от вертикали при подаче и виброуплотнении бетонной смеси. Стержни фиксируются приваркой к арматуре либо закреплением в шаблоне опалубки, но струя автобетононасоса с давлением 2–5 атм и глубинный вибратор смещают верхний конец на 3–8°. Для шпильки М24–М36 с перекосом 5° эквивалентное напряжение в резьбе возрастает на 30–60 %, при рабочем усилии 5–12 тс резьба срывается по первым двум-трём виткам. Предотвращение — установка анкерного блока в кондукторную рамку из уголка 25×25 мм с фиксацией каждой шпильки к верхней арматурной сетке вязальной проволокой в два оборота. Дополнительно в рамку ввинчиваются распорные винты для юстировки вертикального положения — щуп контролирует зазор в 0,1 мм между стержнем и внутренней гранью уголка. По окончании заливки выполняется протяжка динамометрическим ключом с росписью оператора в журнале по каждой шпильке. Уголковый кондуктор по завершении использования возвращается на склад для повторного применения на следующих фундаментах — рамка с многоразовыми упорами окупается уже на втором объекте за счёт сокращения времени на разметку и приварку каждой шпильки по отдельности.
Четвёртый неочевидный момент — коррозионное растрескивание под напряжением резьбовой части в агрессивных средах нефтепромысла и химических производств. Анкерные блоки в фундаментах насосных станций перекачки нефти, кислотных емкостей или щелочных ванн работают в среде с повышенной концентрацией хлоридов, сероводорода или аммиака. В зоне резьбы, где затяжка создаёт растягивающие напряжения 200–400 МПа, на поверхности впадин резьбы возникают микротрещины, развивающиеся под действием агрессивной среды со скоростью 0,1–1 мм в месяц. Визуально анкер выглядит неповреждённым, но спустя 6–12 месяцев эксплуатации резьбовая часть разрушается без пластической деформации при нагрузке 30–50 % от проектной. Предотвращение — выбор марки стали с пониженной чувствительностью к коррозионному растрескиванию (09Г2С вместо Ст3сп5 в средах с сероводородом), нанесение цинк-ламельного покрытия с толщиной слоя 8–15 мкм и герметизация кольцевого зазора между шпилькой и гильзой полимерной мастикой по завершении выверки. Указание класса среды в опросном листе на этапе заказа анкерной группы позволяет подобрать материал и защиту, исключающие внезапное разрушение крепления.
Пятый неочевидный момент — неравномерная затяжка анкерной группы из-за отсутствия регламентированного порядка нагружения гаек. Если оператор затягивает гайки последовательно по кругу, последняя гайка воспринимает момент на 30–50 % выше первой, так как по мере нагружения каждой шпильки опорная плита перекашивается и перераспределяет усилие на соседние. Изготовление анкерных групп должно сопровождаться инструкцией по затяжке с указанием схемы крест-накрест в три прохода: 50 % проектного момента на первом проходе, 80 % на втором, 100 % на третьем. После набора бетоном прочности под опорную плиту закачивается безусадочный подливочный состав, компенсирующий неровности поверхности фундамента и исключающий точечное опирание плиты на отдельные шпильки. Толщина слоя подливки 20–50 мм, прочность на сжатие не менее 40 МПа. Контрольная протяжка всей анкерной группы по истечении 7 суток вслед за подливкой фиксирует стабилизированное натяжение — падение крутящего момента более чем на 10 % от проектного на любой из шпилек свидетельствует о просадке подливки или недопустимом перекосе плиты и требует перезатяжки группы с корректировкой высоты клиньями.
Неочевидные риски для анкерных групп из черного металла
Первый скрытый риск — водородное охрупчивание резьбового участка при горячем цинковании или кислотном травлении. При 450–470 °C атомарный водород проникает в решётку стали на глубину 0,05–0,2 мм. Во впадинах резьбы, где при затяжке действуют растягивающие напряжения 200–400 МПа, водород снижает пластичность, и спустя 1–4 недели по завершении монтажа в резьбовой части зарождаются трещины, развивающиеся до разрушения при 50–70 % проектного предела текучести. Внешний осмотр не выявляет дефект — стержень ломается без видимых признаков коррозии или деформации. Единственный способ защиты для шпилек из стали прочнее 700 МПа — замена горячего цинкования на цинк-ламельное напыление методом центрифугирования со спеканием при 150–200 °C, исключающее водородное насыщение. Указание метода обработки в спецификации на этапе заказа — ответственность проектировщика, которую часто упускают при замене материала на более легированный.
Второй скрытый риск — релаксация натяжения анкерной группы при циклическом нагреве агрегата. Анкерные блоки под компрессорами и генераторами работают в зоне выхлопа: температура опорных плит достигает 60–90 °C, шпилька длиной 800–1200 мм удлиняется на 0,5–1,2 мм, натяжение падает на 10–20 % за каждый термоцикл. Спустя 10–15 циклов нагрева-охлаждения гайки ослабевают на 40–60 %, агрегат вибрирует на опорах с размахом 0,2–0,5 мм. Предотвращение — установка гаек с нейлоновой стопорной вставкой (тип DIN 985) и повторная доводка крутящего момента динамометрическим ключом спустя первые две недели функционирования. Контрольная протяжка анкерной группы из 12–16 шпилек занимает 2–3 часа и предотвращает прогрессирующее ослабевание крепления.
Третий неочевидный момент — недостаточная глубина заделки шпильки в бетонном массиве. При плохом уплотнении раствора в зоне заделки образуются раковины диаметром 5–15 мм, сцепление со шпилькой нарушается при 50–70 % проектной затяжки. Анкер выдёргивается на 2–5 мм без роста усилия на ключе — оператор продолжает затяжку до проектного момента, а соединение уже потеряло несущую способность. Выявить дефект можно только контрольным нагружением гидравлическим домкратом с динамометром по набору бетоном 100 % прочности. Шпилька нагружается до 1,5 расчётного усилия, удлинение контролируется индикатором часового типа с ценой деления 0,01 мм. Если за 2–3 минуты выдержки удлинение превышает упругую расчётную деформацию 0,3–0,6 мм или остаточное удлинение при разгрузке превышает 0,05 мм, это указывает на недостаточную заделку. Изготовление анкерных групп с инструкцией по испытанию стержней на вырыв позволяет выявить скрытые дефекты до запуска оборудования. Для анкерных блоков, воспринимающих динамические нагрузки (фундаменты прессов, молотов, виброплощадок), дополнительно проектируется косвенное армирование зоны анкеровки спиральными хомутами с шагом 50–100 мм в пределах длины заделки — это предотвращает конусный выкол бетона и повышает несущую способность анкера на вырыв на 40–60 %. Краевое расстояние от оси анкера до грани фундамента должно составлять не менее 5 диаметров стержня, иначе при нагружении происходит откалывание боковой грани фундамента, и несущая способность соединения теряется полностью. Указание диаметра косвенного армирования и шага хомутов в спецификации КМД — задача проектировщика, которую часто игнорируют при замене бетона на класс ниже расчётного.
Преимущества заказа анкерных блоков в ВОЗВЕДЕНИЕ
ВОЗВЕДЕНИЕ проектирует и производит анкера чернометаллические и анкерные группы для промплощадок Самарской области и ЦФО. Резьба нарезается на токарно-винторезном станке с подачей СОЖ, каждая шпилька прогоняется калибром-кольцом с записью номера калибра в журнал контроля. Для анкеров с высаженной головкой сварка под флюсом выполняется на полуавтомате, глубина проплавления корня шва проверяется ультразвуковым дефектоскопом. Каждая шпилька маркируется ударным клеймом, отгрузочный комплект включает паспорт с сертификатами на металлопрокат (Ст3сп5, 09Г2С, 30ХГСА, 40Х), протоколами замеров межцентров и актом нивелировки. Высаженная головка формируется в штампе при нагреве до 950–1050 °C — утолщение диаметром 1,6–2,2 от тела шпильки передаёт нагрузку на бетон сквозь опорную шайбу, исключая продавливание. Поперечный стержень приваривается под флюсом на полуавтомате, корень шва проверяется ультразвуком на каждой позиции. Принимаем стройки с некачественно смонтированными анкерными группами от прежних подрядчиков — проводим лазерную съёмку положения выпусков, проектируем переходные пластины, заменяем непригодные шпильки без разрушения фундамента химическим высверливанием с последующей установкой на эпоксидный компаунд. Для анкерных блоков, изготовленных с нарушением допусков по межцентровым расстояниям, проектируем разгружающие накладки или усиливающие косынки, перераспределяющие нагрузку с отклонённых выпусков на соседние. Микрометр со сменными вставками под профиль метрической резьбы применяется для замера среднего диаметра в трёх сечениях по длине нарезки, разброс значений между сечениями не превышает 0,03 мм. Результаты микрометрирования и номера резьбовых калибров, которыми выполнена приёмка, вносятся в протокол с датой поверки микрометра и росписью контролёра ОТК. Свидетельство о поверке динамометрического ключа прикладывается к паспорту анкерного блока, межцентровые расстояния верифицируются штангенциркулем ШЦ-II и угольником УШ-250. На складе готовой продукции перед упаковкой выполняется выборочная тарировка шпилек на стенде с тензометрической балкой — контрольное нагружение до 0,8 предела текучести с записью диаграммы деформирования, что позволяет выявить скрытые трещины, не обнаруженные ультразвуковым контролем сварных швов. Протокол тарировки прикладывается к паспорту анкерной группы по требованию заказчика для объектов с повышенными требованиями к надёжности крепления.
Наличие лицензии МЧС № 63-06-2021-026584, допуска СРО и статус резидента технопарка «Жигулёвская долина» (запись № ЖД.0279.2018) разрешают работы на объектах I–IV классов опасности. Выступаем генподрядчиком по анкеровке оснований под ключ и субподрядчиком по поставке анкерных блоков на стройки из ЛСТК и ЛМК. Помогаем с разделом КМД в части анкеровки и технологической картой контроля затяжки. В комплект сдаточной документации на каждую партию анкерных блоков входят исполнительные схемы раскладки с привязкой к разбивочным осям фундамента, акты освидетельствования скрытых работ, копии сертификатов на металлопрокат по каждой плавке с номерами партий, журнал контроля резьбы с росписью ОТК и свидетельство о поверке динамометрического ключа. Обратившись в ВОЗВЕДЕНИЕ, вы получаете анкерные группы и блоки с контролем каждого резьбового соединения, с калибровкой шага, протоколом испытаний и доставкой в согласованные сроки. Свыше 80 % заказов на изготовление анкерных блоков в нашей практике приходится на объекты с динамическим нагружением фундаментов — прессовое, компрессорное, насосное и вентиляторное оборудование, где нормированная затяжка анкерных групп является критическим параметром безопасности. Накопленный опыт позволяет нам подбирать оптимальную схему анкеровки под конкретный тип агрегата, включая расчёт усилия предварительного натяжения для каждой шпильки и выдачу рекомендаций по контролю затяжки при монтаже. Специалисты ВОЗВЕДЕНИЕ выезжают на площадку для шеф-монтажа анкерных групп и обучения персонала заказчика работе с динамометрическим инструментом.
