Когда востребованы лестницы, площадки, антресоли и бункера из металла

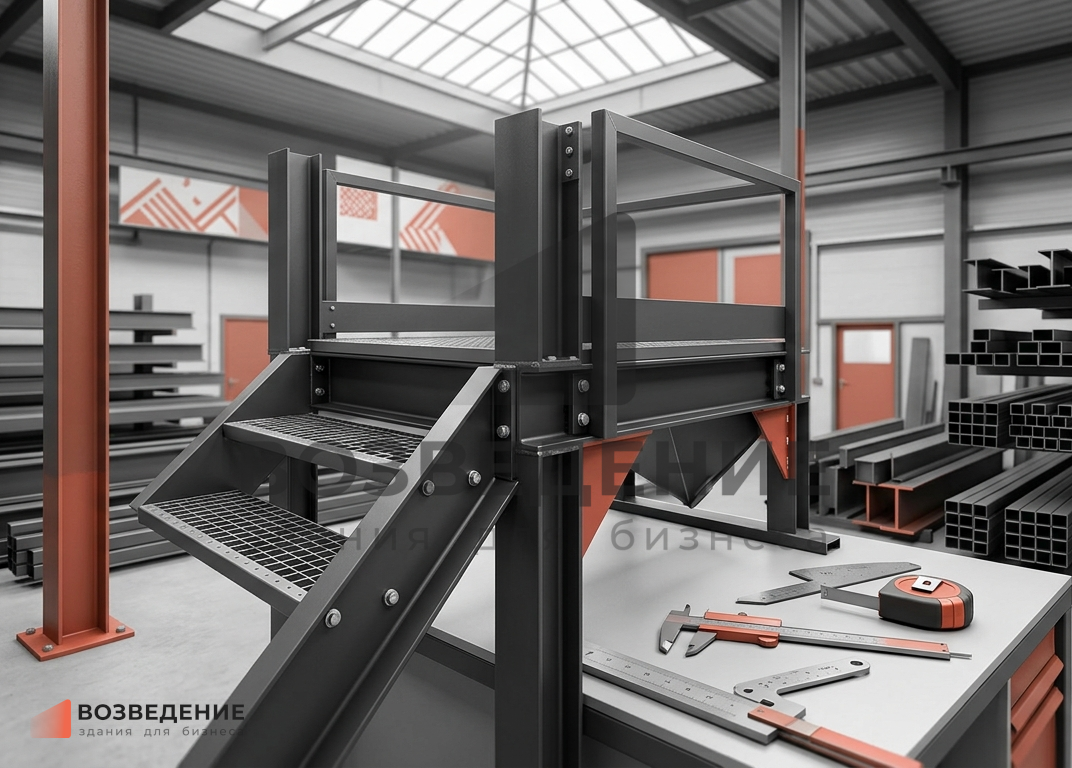

Изготовление металлических лестниц и площадок требуется на каждом промышленном объекте — для доступа к оборудованию на отметке, обслуживания запорной арматуры на трубопроводах, перехода между пролётами цеха, эвакуационных выходов с этажей антресолей. Антресоль металлическая под ключ востребована при дефиците площади пола — надстройка второго яруса внутри существующего объёма цеха или склада для организации офисных помещений, зон хранения стеллажей, размещения вентиляционных установок и электрощитовых. Изготовление бункеров для сыпучих материалов необходимо на элеваторах, комбикормовых заводах, предприятиях стройиндустрии, в цехах переработки полимеров и минеральных удобрений — для накопления, дозирования и гравитационной выгрузки песка, цемента, зерна, гранул, щепы. Лестницы промышленные металлические в составе антресольного этажа или площадки обслуживания — вертикальные, маршевые, с уклоном 60° или 45° — подбираются под высоту подъёма до 6–12 м и интенсивность прохода персонала. Для прохода на высоту до 3 метров применяются приставные лестницы с шириной тетивы 60–80 мм, для перепадов свыше 6 метров — маршевые с углом 60° и промежуточными площадками, ширина косоура из швеллера 12–18 с креплением к строительным конструкциям через опорные кронштейны на закладных пластинах. Для эвакуационных выходов на кровлю здания лестница оборудуется площадкой перед люком 900×1200 мм с бортовой доской, переход через парапет выполняется с порожком высотой 100 мм, исключающим скатывание персонала за пределы кровли. Для бункеров с коническим днищем обязательна установка люка-лаза диаметром 600 мм в верхней части корпуса для доступа при чистке и ремонте футеровки.
Проектирование этих элементов ведётся одновременно с разработкой КМД основного каркаса здания. От того, насколько точно учтены фактические габариты оборудования, трассировка воздуховодов и расположение строительных колонн, зависит, встанет ли антресоль или площадка в отведённый проём без подрезки балок перекрытия и без смещения существующих коммуникаций. Для лестниц промышленных металлических нормируются ширина марша (не менее 900 мм для эвакуационных, не менее 600 мм для обслуживания), высота ступени (150–220 мм в зависимости от уклона), ширина проступи (200–300 мм) и расстояние между маршами. Для бункеров ключевые параметры — угол наклона стенок к горизонту (не менее 55–70° для свободного истечения сыпучего материала), размер выпускного отверстия (3–5-кратный от максимальной фракции) и объём накопительной части до 50–100 м³ для приёмных бункеров под авторазгрузку. Бункеры по форме корпуса подразделяются на конические с круглым сечением выпуска, пирамидальные с прямоугольным выпускным патрубком и комбинированные с цилиндрической верхней частью и коническим днищем — выбор определяется типом сырья, его абразивностью и требуемой скоростью разгрузки. Для площадок обслуживания оборудования на высоте нормируется настил — применяется рифлёный лист толщиной 4–6 мм с ячейкой 30×30 мм или решётчатый настил с полосой 20×3–40×5 мм и шагом 30–50 мм для исключения скольжения при попадании масла и воды. Высота ограждения площадки — не менее 1100 мм по ГОСТ 12.4.059 с промежуточной горизонтальной планкой на высоте 500 мм и бортовой доской 150 мм для задержки инструмента и деталей. Для антресолей с открытыми проёмами проёмы по периметру оборудуются откидными или раздвижными секциями ограждения — доступ к стеллажам или оборудованию через проём с порогом высотой 100–150 мм, исключающим скатывание груза за пределы пола.
Проблемы при заказе вспомогательных металлоконструкций
Основная проблема — несовпадение проектных отметок площадок и антресолей с реальным положением несущих колонн и балок каркаса. При заказе антресоль металлическая под ключ по размерам строительного чертежа без выездного обмера готового каркаса возникает расхождение 20–50 мм между проектным и фактическим расположением колонн — антресоль не вписывается в проём, требует подрезки несущих балок перекрытия на 100–200 мм со снятием нагрузки с колонны. Восстановление ослабленного узла усилением накладками и сваркой добавляет к смете 15–25 % от стоимости антресоли. Изготовление металлических лестниц и площадок по типовым решениям без привязки к месту — опорные косоуры не совпадают с закладными деталями в фундаменте, лестница крепится на сварке к стене через подкладки толщиной 10–30 мм с перекосом марша до 15 мм от вертикали. Для лестниц промышленных металлических такой перекос нарушает равномерность ступеней — высота первой и последней ступени отличается от остальных на 10–20 мм, что при ежедневном проходе в течение смены даёт утомляемость и повышает риск поскальзывания. Исправить это на готовой лестнице — демонтировать косоуры, переварить крепёжные пластины, заново смонтировать с геодезическим контролем.
Вторая проблема — отсутствие расчёта нагрузок на пол антресоли при складировании грузов или размещении оборудования. Заказчик определяет полезную нагрузку «на глаз» — 200–300 кг/м², а по факту на антресоли складируются поддоны с запасными частями по 800–1200 кг/м², или устанавливается трансформаторная подстанция массой 2–3 т на площади 2×2 м. Балки настила сечением из швеллера 10–14 при шаге 1–1,2 м под нагрузкой 500 кг/м² прогибаются на 8–15 мм, при 1000 кг/м² — на 25–40 мм, что превышает предельный прогиб L/150 для настилов. После двух-трёх лет эксплуатации в зоне максимальной загрузки настил деформируется ступенькой 15–30 мм между плитами профлиста — перемещение тележки по антресоли становится невозможным без перегрузки товара. Изготовление бункеров для сыпучих материалов с нерасчётной толщиной стенок — при заполнении бункера цементом или песком объёмом 30–50 м³ горизонтальное давление на стенку корпуса достигает 2–5 тс/м² на уровне нижней трети высоты. Стенка из листа 4–5 мм без рёбер жёсткости через 1–1,5 м по высоте выпучивается на 20–40 мм, корпус теряет герметичность в зоне сварных швов у выпускного патрубка, материал просыпается на пол.
Неочевидные риски для вспомогательных металлоконструкций
Первый скрытый риск — неучтённые вибрационные нагрузки от работающего оборудования, установленного на площадках или антресолях. Вентиляционная установка массой 300–500 кг с числом оборотов 1500–3000 об/мин создаёт динамическую нагрузку 0,15–0,3 от статического веса на опорные узлы каркаса. Если изготовление металлических лестниц и площадок выполнено без расчёта на усталость — через 4–6 лет непрерывной работы в зоне сварных швов примыкания балки настила к опорному косоуру появляются трещины длиной 10–30 мм, вызванные знакопеременным напряжением при каждом пуске и останове вентилятора. Конструкция антресоль металлическая под ключ с размещением виброактивного оборудования должна включать виброизолирующие опоры под каждую машину — стальные пружины или резиновые виброизоляторы высотой 50–100 мм, снижающие передачу динамических сил на каркас в 3–5 раз. Лестницы промышленные металлические, примыкающие к площадке с вибрацией, отделяются от неё деформационным швом 20–30 мм — при жёстком креплении лестницы к колеблющейся площадке сварной шов в верхней части косоура разрушается циклическим изгибом за 1–2 года. Изготовление бункеров для сыпучих материалов с вибраторами на стенках — приварка вибратора к стенке корпуса без усиливающей накладки толщиной 8–12 мм на площади 300×400 мм приводит к усталостному разрушению стенки вокруг пятки вибратора за 3–5 лет эксплуатации. Для площадок с оборудованием, создающим ударные нагрузки (дробилки, прессы, штампы), под опорную раму машины укладывается виброизолирующий мат из резиновой крошки толщиной 50–100 мм, балки настила под рамой выполняются из двутавра усиленного сечения через 400–600 мм, соединённого поперечными связями через каждые 1,5–2 м для распределения импульсной нагрузки на три-четыре смежные балки вместо одной.
Второй скрытый риск — коррозия скрытых полостей коробчатых косоуров и замкнутых профилей каркаса антресолей. Антресоль металлическая под ключ собирается из балок двутаврового, швеллерного или прямоугольного сечения — при установке на открытой площадке неотапливаемого склада конденсат и атмосферная влага проникают в полость замкнутого профиля через монтажные отверстия, щели в сварных швах и открытые торцы балок. Внутри замкнутого профиля сечением 120×120×5–180×180×6 мм скорость коррозии внутренней стенки составляет 0,1–0,2 мм/год. За 8–10 лет толщина стенки снижается с 6 до 3–4 мм, несущая способность балки падает на 30–40 % — антресоль под нагрузкой 500 кг/м² получает дополнительный прогиб 15–30 мм к проектному. Изготовление металлических лестниц и площадок с герметизацией торцов всех замкнутых профилей — приварка заглушки по контуру сечения перед окраской, вентиляционные отверстия Ø6–8 мм в нижней полке профиля для выхода конденсата. Лестницы промышленные металлические с открытыми косоурами из швеллера — доступ к внутренней поверхности для окраски при ежегодном обслуживании. Изготовление бункеров для сыпучих материалов с коррозионным припуском 1–2 мм к расчётной толщине стенки при работе с абразивными и гигроскопичными продуктами — для зерна, песка, цемента толщина стенки от 5 мм, для минеральных удобрений (агрессивная среда) — от 8 мм с полимерным покрытием.
Третий неочевидный момент — неправильная развесовка стенок бункера-накопителя при заполнении продуктом. Изготовление бункеров для сыпучих материалов с центральной точкой загрузки через верхний патрубок — при заполнении поток падает вертикально в центр днища, распределяется к выпускному отверстию слоем конусного профиля. Если бункер опирается по периметру корпуса и на центральную опорную стойку, а днище не армировано радиальными рёбрами — при разности высоты слоя материала по краям и в центре 1–1,5 м разница вертикальных нагрузок на опоры достигает 30–50 %. Опора с перегруженной стороны корпуса продавливает бетон пола, конструкция получает крен 5–15 мм, а при циклической загрузке 3–5 раз в сутки через 2 года корпус в зоне примыкания стенки к днищу деформируется с потерей геометрии выпускного патрубка. Для сырья со склонностью к сводообразованию (мука, гипс, цемент после хранения) свод зависает в нижней части бункера при диаметре выпуска менее 400 мм или при влажности продукта выше 4–6 %. Свод удерживает 3–5 т материала над собой — при внезапном обрушении динамическая нагрузка на днище и выпускной узел превышает расчётную в 2–3 раза, деформируя затвор створчатого или шиберного типа. Предотвращение сводообразования — установка аэродинамических сопел по периметру нижней части бункера с подачей сжатого воздуха 3–5 атм для разрушения конусного свода импульсными выстрелами. Антресоль металлическая под ключ с неравномерным складированием груза на междуэтажном перекрытии — разница нагрузок между передней и задней опорой до 40 % при размещении стеллажей вдоль одной стены — оседая, опора проседает, пол антресоли получает поперечный уклон, тележка самопроизвольно скатывается к стене с ударом о стеллаж. Изготовление лестниц и площадок с опиранием на конструкцию, имеющую неравномерную осадку — лестница отрывается от верхней площадки на 20–50 мм, ступени теряют горизонтальность.
Преимущества заказа лестниц, площадок, антресолей и бункеров в ВОЗВЕДЕНИЕ
ООО «ВОЗВЕДЕНИЕ» (Тольятти) проектирует, изготавливает и монтирует вспомогательные металлоконструкции для промышленных объектов по всей Самарской области и ЦФО. Каждый заказ начинается с выезда на объект для обмеров готового каркаса — фактическое положение колонн и балок фиксируется геодезически, после чего разрабатывается КМД с привязкой к реальным отметкам. Изготовление металлических лестниц и площадок ведётся с закладкой отверстий и закладных деталей по месту — без подгонки на стройплощадке. Для антресоль металлическая под ключ в спецификацию включается расчёт нагрузок с коэффициентом запаса 1,3–1,5 от заявленной полезной нагрузки заказчика — с подбором сечения балок и настила. Лестницы промышленные металлические поставляются с ограждениями и перилами высотой 900–1100 мм, с промежуточными площадками при высоте марша более 3 м. Изготовление бункеров для сыпучих материалов — с расчётом угла наклона стенок под конкретный продукт, с рёбрами жёсткости на корпусе и вибролотками для предотвращения сводообразования. Для площадок под тяжёлое оборудование (массой более 1 т на опору) балки настила усиливаются поперечными рёбрами под монтажной пластиной для распределения сосредоточенной нагрузки от фундамента машины. Для бункеров с гигроскопичными продуктами корпус изготавливается из нержавеющей стали 12Х18Н10Т с зачисткой сварных швов до шероховатости не более 2,5 мкм для исключения налипания продукта на стенки. Принимаем объекты с недоделанными или ошибочно смонтированными антресолями, лестницами и площадками от прежних подрядчиков — перепроектируем узлы, демонтируем дефектные элементы и монтируем заново с гарантией соответствия нагрузкам. Выступаем генеральным подрядчиком по устройству вспомогательных металлоконструкций под ключ и субподрядчиком в рамках крупных проектов строительства. Допуск СРО рег. № СС-СЧ-6324093743-1585-18, лицензия МЧС № 63-06-2021-026584. Резидент технопарка «Жигулёвская долина» (запись № ЖД.0279.2018). Помогаем с подготовкой проектной документации и получением разрешений.
Каждая ступень и проступь лестницы на косоурах с опорными кронштейнами контролируется на горизонтальность — отклонение от уровня не более 2 мм на 100 мм длины ступени, разность высот между соседними проступями не более 3 мм. Перила и поручни высотой 1100 мм с промежуточной планкой на 500 мм и бортовой доской 150 мм испытываются горизонтальным усилием 50 кгс на поручне — прогиб стойки ограждения не более 10 мм. Для настила площадок из рифлёного листа 4–6 мм или решётчатого настила с ячейкой 30×50 мм контроль плоскостности — просвет под двухметровой линейкой не более 4 мм. Изготовление бункеров для сыпучих материалов завершается гидравлическим испытанием корпуса: заполнение ёмкости водой или инертным сыпучим материалом до номинального уровня с выдержкой 24 часа, обстукивание сварных швов днища и патрубков молотком для выявления скрытых микропротечек. Затвор выпускного патрубка испытывается на 10 циклов открытия-закрытия под полной нагрузкой — заклинивание направляющих шибера или заедание шарниров створок исключается регулировкой зазора 0,5–1 мм между полотном и корпусом патрубка. По результатам испытаний каждого элемента составляется протокол с подписью контролёра — протокол прикладывается к паспорту изделия при отгрузке заказчику. Косоур ступеней маркируется клеймом отдела технического контроля с датой выпуска и номером партии. Для пивоварен и маслоэкстракционных производств — внутренняя полировка корпуса бункера из нержавеющей стали до шероховатости Ra ≤ 0,8 мкм, исключающая бактериальное обсеменение продукта. Для сахарных, крахмальных заводов — бункера с антиадгезионным покрытием эпоксидной эмалью, предотвращающим налипание влажного сырья.
Для лестниц промышленных металлических на открытом воздухе (эвакуационные выходы, переходные мостики между корпусами, кровельные лестницы) применяется горячее цинкование погружением — толщина покрытия 60–100 мкм, срок службы до первого ремонта 15–20 лет. Проступи ступеней из оцинкованного рифлёного листа по ГОСТ 8568 с рифами одностороннего ромбического исполнения высотой 1–1,5 мм — исключение скольжения при обледенении и попадании масла. Для антресольных и цеховых лестниц внутри помещений — полимерно-порошковое окрашивание в цвета RAL по каталогу заказчика с предварительной дробемётной подготовкой до степени очистки Sa 2½ по ISO 8501-1, толщина сухой плёнки 80–120 мкм. Для ступеней с повышенной нагрузкой (более 300 циклов в смену) на проступь устанавливается резиновая накладка или полиуретановое покрытие толщиной 3–5 мм, снижающее шум шагов на 10–15 дБ и исключающее скольжение подошвы обуви на металлической поверхности. Поручни лестниц и ограждений выполняются из трубы Ø40–50 мм с зазором от стены 50–70 мм для удобства захвата рукой, концы поручней загибаются на 180° вниз для исключения травмирования одежды и рук при спуске. В настиле открытых площадок предусматриваются дренажные отверстия Ø10 мм из расчёта одно отверстие на 2 м² пола для слива дождевой воды и исключения замерзания лужиц на рифлёной поверхности в зимний период. Для антресолей с возможностью влажной уборки пола в отверстиях устанавливаются резьбовые пробки — герметизация на период мойки и открытие после высыхания. Для прохода на антресоль и площадки персонал проходит инструктаж по безопасной эксплуатации с записью в журнале, ежегодная проверка знаний оформляется протоколом комиссии по охране труда.
Эксплуатирующая организация обязана проводить ежегодное освидетельствование лестниц и площадок с составлением акта проверки технического состояния комиссией. В процессе осмотра контролируется целостность сварных швов в узлах крепления косоуров, состояние антикоррозионного покрытия, отсутствие деформаций поручней и стоек ограждения, плотность прилегания настила к балкам. На каждую лестницу и площадку заводится паспорт с отметками о проведённых освидетельствованиях — дата проверки, фамилия председателя комиссии, заключение о годности. Для антресоли с расчётным сроком эксплуатации более 10 лет дополнительно составляется график планово-предупредительных ремонтов с заменой изношенных элементов настила и крепежа через каждые 3 года. Для бункеров сыпучих материалов периодичность осмотра футеровки и состояния сварных швов — один раз в 6 месяцев с записью в журнале эксплуатации. Замер остаточной толщины стенки корпуса ультразвуковым толщиномером — не реже раза в год для агрессивных сред. На видном месте каждой площадки и антресоли крепится табличка с указанием допустимой нагрузки, года изготовления и заводского номера для идентификации при проверках.
