Когда нуждаетсяся сварочный цех крупных узлов

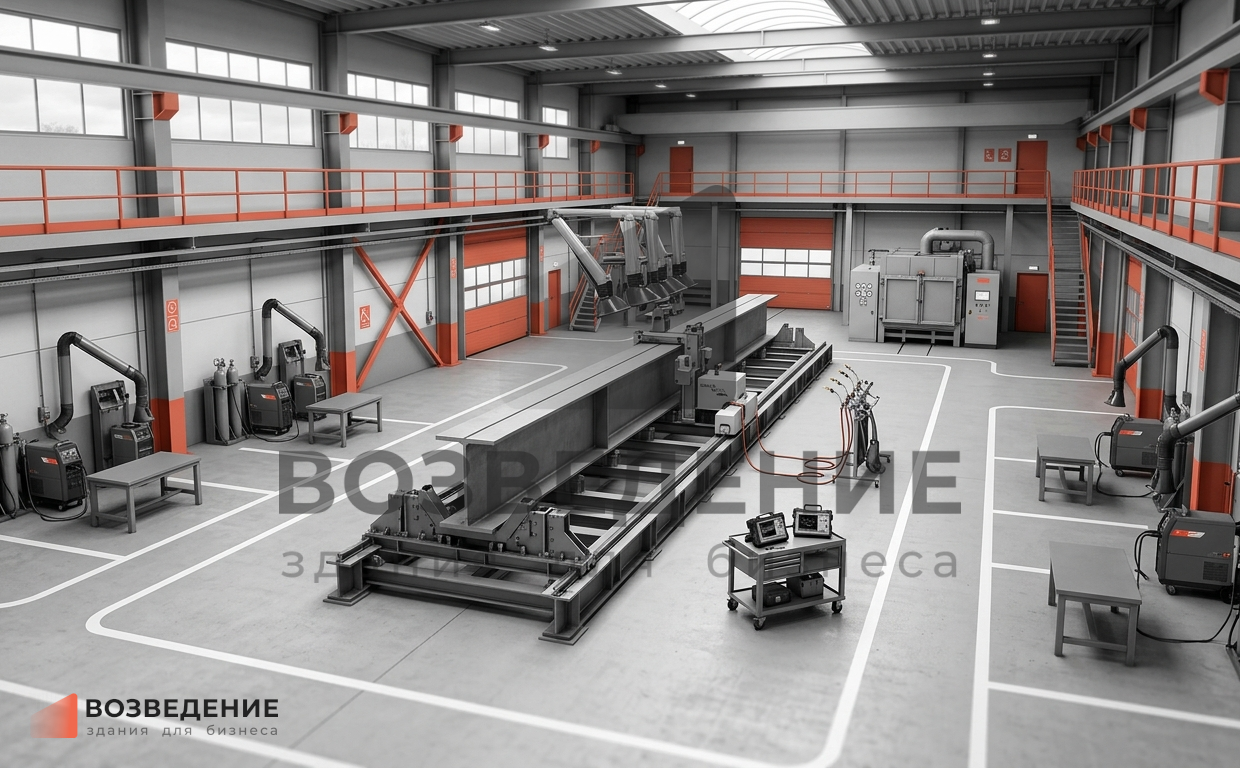

Сварочный цех крупных узлов возводится на предприятиях, выпускающих металлоконструкции массой свыше 5 т: фермы пролётом 24–36 м для промышленных зданий, обечайки и днища сосудов давления, ригели мостовых кранов, секции нефтегазовых платформ, корпуса технологического оснащения. Цех сварки таких объектов принципиально отличается от ремонтно-механической мастерской — он требует пролётов 18–30 м с мостовыми кранами грузоподъёмностью 20–50 т, кантователями и позиционерами для позиционирования узлов. Цена сварочного цеха крупных узлов складывается из кранового парка, числа сварочных постов и состава систем вентиляции и термообработки; итог фиксируется в договоре.
Участок сварки ответственных конструкций проектируется с зонами неразрушающего контроля — радиографической, ультразвуковой, капиллярной. Любой шов на конструкции I категории проходит контроль, поэтому в цехе предусматриваются отдельные помещения для просвечивания и ремонта дефектных участков. Цех сварки из ЛСТК и ЛМК с тремя пролётами 18 м вмещает до 15–20 постов ручной и механизированной сварки, зону сборки под сварку и склад заготовок.
С какими проблемами сталкивается заказчик
Основная проблема — сварочные деформации крупных узлов при отсутствии термостабилизации. При сварке обечайки диаметром 3–4 м с толщиной стенки 30–50 мм продольный шов длиной 6–10 м вводит в металл до 15–25 кДж/мм тепловой энергии. Остывание без термообработки вызывает остаточные напряжения до 80 % предела текучести и деформирование на 5–15 мм на метр. Без участка термообработки с печами объёмом 50–100 м³ или индукционным нагревом деформированная обечайка не проходит контроль геометрии, нуждается дорогостоящей исправления или отбраковывается.
Вторая проблема — несоответствие вентиляции нормам по сварочным аэрозолям. Ручная дуговая сварка флюсовыми проволоками выделяет до 10–20 г/ч аэрозоля на один пост, содержащего марганец, хром, фториды. Без приточной вентиляции с очисткой и местными отсосами у любого поста концентрация больше ПДК в 3–5 раз, что влечёт предписания Роспотребнадзора и приостановку работ.
Неочевидные риски, которые заказчик обычно упускает
Первый латентный риск — нехватка зон неразрушающего контроля и ремонта швов. Конструкции I–II категории по СП 70.13330 требуют контроля стыков радиографией или УЗК в объёме 100 % длины швов, III категории — выборочно 10–25 %. Без собственной участки просвечивания с толщиной стен свинцовой защиты 2–3 мм и помещения для дефектоскопии любая партия отправляется на сторонний лабораторный контроль, удлиняя цикл на 3–7 дней и добавляя 50–200 тыс. руб. на одну серию.
Второй латентный риск — неучтённые усилия на крановые рельсы и полы при транспортировке крупных узлов. Узел массой 20–30 т на транспортной тележке создаёт сосредоточенное усилие на бетонное основание пола до 100–150 т. Без расчёта основания на эти усилия и подкрановых ригелей на динамику при торможении тележки возникает просадка пола на 3–8 мм в зоне рельсов, неисправимая без демонтажа основания.
Третий неявный аспект — необходимость контроля швов гидро- и пневмоиспытаниями для ответственных ёмкостей. Обечайки и днища сосудов, работающих под давлением свыше 0,07 МПа, испытываются гидравликой с давлением 1,25–1,5 рабочего. Для этого в цехе нужен приямок для воды объёмом 50–200 м³ с гидроизоляцией и дренажной системой, опрессовочный пост и насосная станция. Отсутствие этих элементов делает невозможным проведение испытаний на площадке.
Как опыт ВОЗВЕДЕНИЕ решает эти задачи
ООО «ВОЗВЕДЕНИЕ» проектирует и строит сварочные цеха крупных узлов под ключ в Тольятти, Самарской области и ЦФО из ЛСТК и ЛМК. Крановое оснащение — мостовые краны 20–50 т с подкрановыми балками, усиленными на динамику; кантователи до 50 т для позиционирования и фиксации крупных узлов. Пролёты 18–30 м позволяют организовать до трёх технологических линий сборка-сварка-контроль.
Вентиляцию рассчитываем по любому посту: местные отсосы с фильтрацией сварочного аэрозоля до 1–2 мг/м³, приток с подогревом и рекуперацией. Зону термообработки проектируем с печами или индукционными установками, изолированную от проходов; приямки для гидроиспытаний — с гидроизоляцией и дренажом. Зоны НК — с радиографическим боксом со свинцовой защитой и помещением для УЗК в соответствии с НРБ-99/2009.
Лицензия МЧС, допуск СРО, статус резидента технопарка «Жигулёвская долина» (№ ЖД.0279.2018). Выступаем генподрядчиком или субподрядчиком по полному циклу: фундаменты, каркас, инженерные системы, вентиляция, крановые рельсы. Участок сварки ответственных конструкций принимаем с дефектами вентиляции или крановых путей — модернизируем без остановки основного производства. Цена на строительство сварочного цеха крупных узлов фиксируется в договоре с учётом кранового парка, числа постов и систем термообработки.
