Когда требуется укрытие для технологических установок

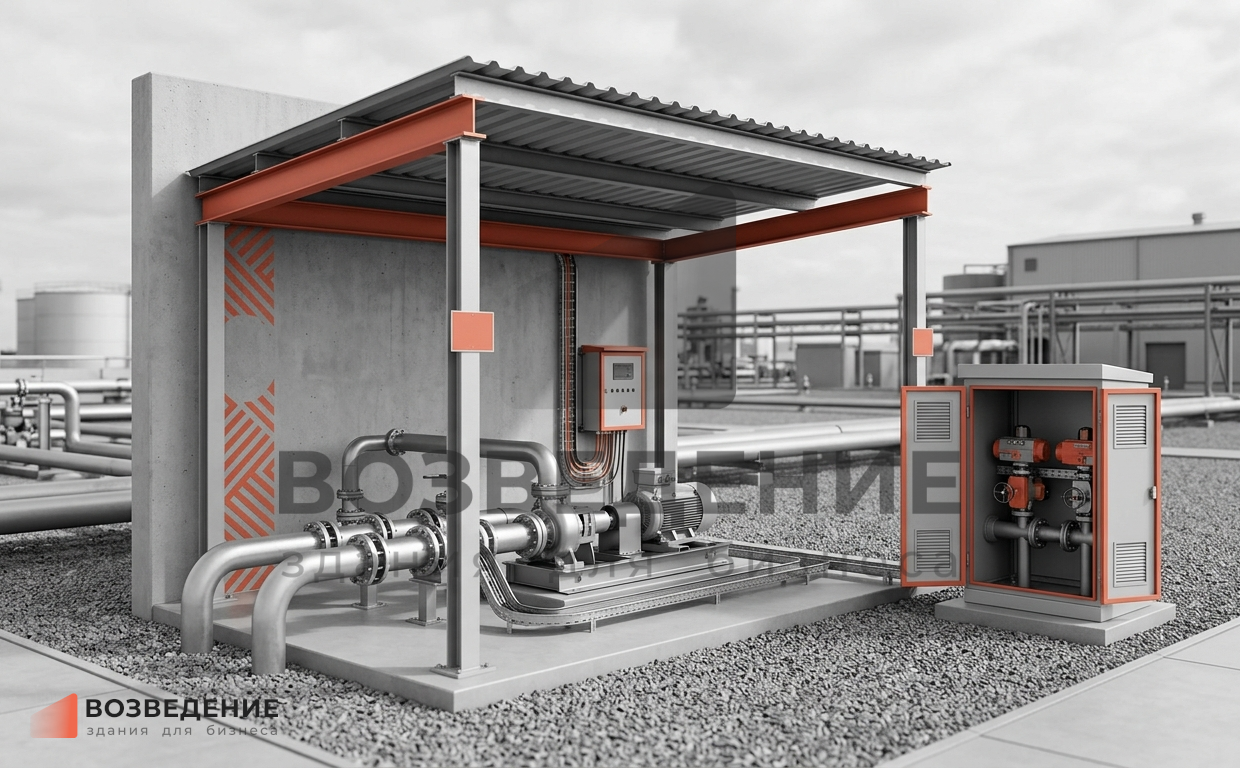

Укрытие для установок — лёгкое строение каркасного типа, устанавливаемое над технологическим аппаратом или группой аппаратов, эксплуатируемых на открытой площадке. Навес для оборудования защищает насосы, компрессоры, теплообменники, фильтры, реакторы и ёмкости от атмосферных осадков, снеговой нагрузки и ультрафиолета. Без такого укрытия срок службы изоляции, приборов КИПиА и электроприводов сокращается в два-три раза за счёт коррозии и термоциклирования. Цена на строительство укрытия для установок складывается из габаритов защищаемого аппарата, типа кровельного покрытия и необходимости частичного или полного стенового ограждения.
Сложности при возведении укрытия над действующим оборудованием
Основная сложность — монтаж укрытия без остановки технологического процесса. Укрытие технологического оборудования сооружается, как правило, на работающей промплощадке, где остановка установки означает потери выпуска продукции. Фундаменты под стойки каркаса приходится бурить в стеснённых условиях, в обход существующих трубопроводов и кабельных лотков. Каждая сварка и подъём конструкции выполняются по наряду-допуску. Если проект не учитывает фактическую планировку площадки и расположение обвязки, монтаж укрытия затягивается из-за переноса опор и перекладки коммуникаций.
Вторая сложность — обеспечение доступа к оборудованию для ремонта и демонтажа. Технологические аппараты требуют периодической ревизии, замены внутренних устройств, выемки пучков труб. Навес для оборудования должен проектироваться так, чтобы над аппаратом оставалась зона для работы автокрана или передвижного крана-манипулятора. Если стропильные балки расположены ниже необходимой отметки, для извлечения колонны или теплообменника приходится разбирать часть кровли, что удваивает затраты на каждое ТО.
Скрытые риски при строительстве укрытия на промплощадке
Первая скрытая угроза — накопление взрывоопасных паров под кровлей укрытия. Если укрытие технологического оборудования возводится над аппаратами, работающими с углеводородами, растворителями или другими горючими средами, под кровлей образуется застойная зона, где при разгерметизации фланцев или сальников скапливается паровоздушная смесь. Проект обязан включать расчёт категории взрывопожароопасности, установку взрывных клапанов на кровле и принудительную вентиляцию коньковой зоны. Без них укрытие само становится источником повышенной опасности и не проходит экспертизу промбезопасности.
Вторая скрытая угроза — снеговые мешки и дополнительная нагрузка от конденсата. Лёгкая кровля из профлиста над технологическим аппаратом зимой накапливает снег неравномерно — из-за нагрева поверхности аппарата снег подтаивает и образует наледь на свесах. Укрытие для установок должно рассчитываться с коэффициентом формы снеговой нагрузки по СП 20.13330 с учётом повышенного снегоотложения возле выступающего оборудования. Дополнительно требуется организованный водосток с обогревом желобов, чтобы талая вода не замерзала на обвязке и приводах арматуры.
Третий неочевидный момент — вибрационные нагрузки от работающего оборудования. Компрессоры, насосы и сепараторы передают на опорные конструкции вибрацию с частотами от 5 до 50 Гц. Если стойки и ригели навеса для оборудования жёстко соединены с фундаментом аппарата или обвязкой, вибрация распространяется по всему каркасу, ослабляя болтовые соединения и вызывая усталостные трещины в сварных швах. Укрытие технологического оборудования должно опираться на собственный фундамент с деформационным зазором и виброизолирующими прокладками в узлах примыкания к существующим конструкциям.
Преимущества заказа укрытия для установок в ВОЗВЕДЕНИЕ
ООО «ВОЗВЕДЕНИЕ» проектирует и монтирует укрытия для технологических установок из ЛСТК и ЛМК в Тольятти, Самарской области и ЦФО. Разрабатываем каркас, учитывающий фактические габариты аппаратов, расположение обвязки и фундаментов существующего оборудования. Предусматриваем зону для автокрана над аппаратом, взрывные клапаны в кровле, принудительную вентиляцию конька, водосток с обогревом и виброизолированные опоры. Для отвода дождевых потоков монтируем водосточные воронки с электроподогревом, исключающие образование наледи на арматуре и обвязке. Цена на строительство укрытия для установок фиксируется в договоре и не пересматривается.
Работаем на основании лицензии МЧС № 63-06-2021-026584 и допуска СРО рег. № СС-СЧ-6324093743-1585-18. Резидент технопарка «Жигулёвская долина» (запись № ЖД.0279.2018). Выступаем генподрядчиком по объекту либо субподрядчиком по каркасу. Принимаем площадки с недоработками предшественников — корректируем схему опор, дорабатываем вентиляцию и водосток, меняем ограждение. Разрабатываем проектную документацию и проходим согласование с контролирующими инстанциями. С ВОЗВЕДЕНИЕ навес для оборудования монтируется без остановки действующего производства. Поставляем заготовки с грунтовкой, нанесённой в цехе — это снижает трудоёмкость монтажа и продлевает срок службы покрытия.
